PV konbinatzaile kutxa: Osagaien eta instalaziorako gida osoa

Lehenik eta behin, zein da bidegurutze fotovoltaikoa?

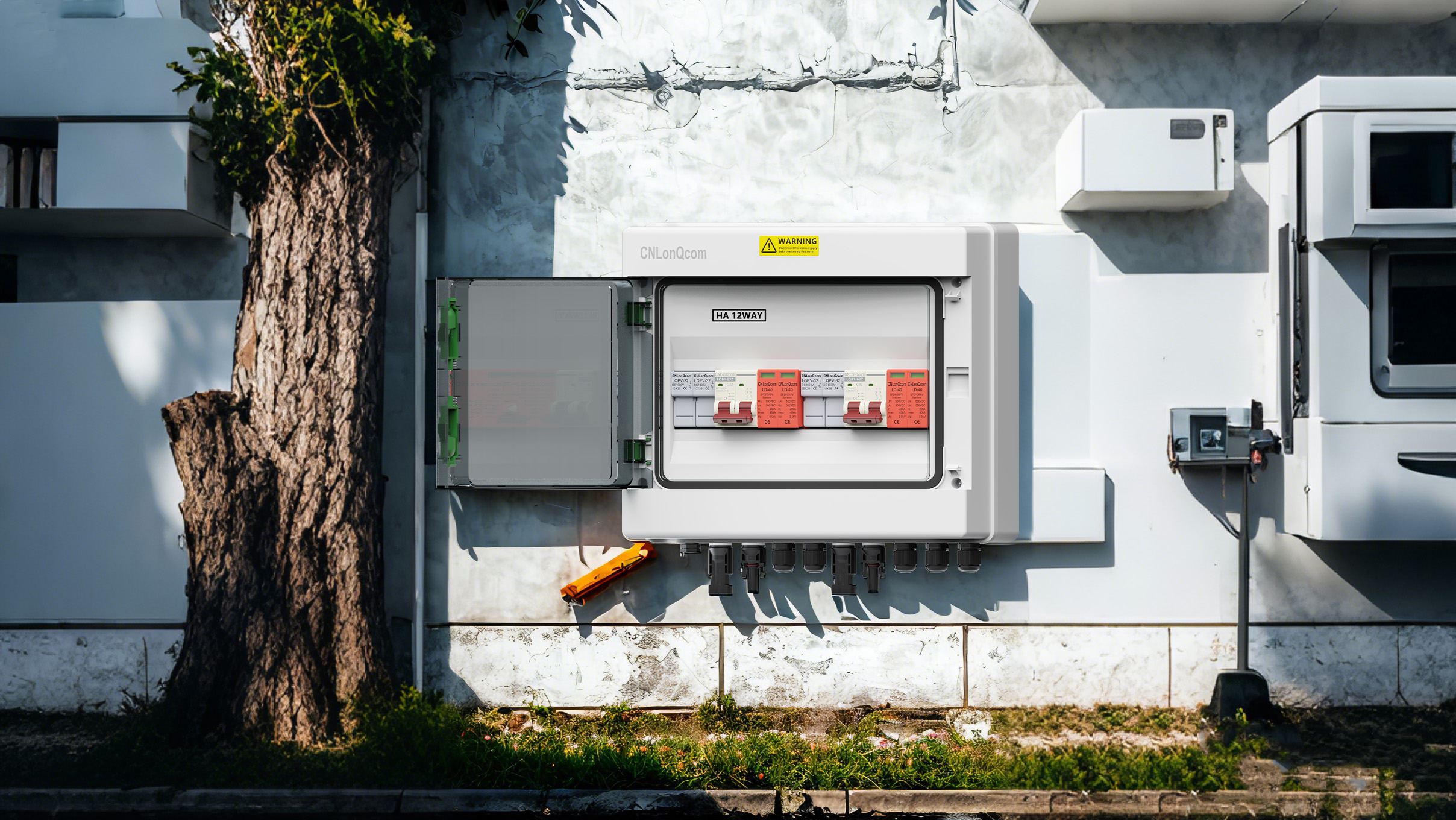

PV konbinatzaile kutxa(PV konbinatzailearen kutxa) Eguzki energia sortzeko sistema elektrikoaren ekipamendu elektrikoak dira, batez ere serie fotovoltaikoko korronte zuzendutakoa erabiltzen da eta gainbegiratzeko, tximistaren babes eta bestelako babes funtzioak eskaintzen ditu zentralaren funtzionamendu segurua eta eraginkorra bermatzeko.

Bigarrena, Junction Box fotovoltaikoaren konposizioa

Osagai nagusiak:

Sarrera terminala: Konektatu PV modulu anitz (adibidez, 6-16 PV moduluak, 10a-15a euskarri bakoitza).

Fexatuak/Zirkuitu-hausleak: Babestu kate bakoitza gehiegizko kalteetatik (normalean DC1000V / 20A zehaztapenak).

Tximista Babesteko Modulua: SPD Surge Protector (40karen deskarga ahalmena).

Pieza osagarriak:

DC isolatzeko etengailua: Larrialdietarako zirkuitua.

Etxebizitza iragazgaitza: IP65 babes kalifikazioa, kanpoko ingurune egokia.

Hirugarrena, instalazioa eta kableatu urratsak

1. Prestaketa instalatu aurretik:

Berretsi instalazioaren posizioa (matrize fotovoltaikotik gertu eta eguzki-argiarengandik urrun).

Begiratu edukiontziaren beheko terminala (lurreko erresistentzia ≤4ω).

2. Kableatu prozesua:

Taldearen katearen sarrera:

Konektatu dagokion terminala polaritatearen bidez (+/-) terminal bakoitzaren tentsioa koherentea dela ziurtatzeko.

Ziurtatu MC4 konektorea berogailu birtuala ekiditeko.

Irteera amaiera:

Konektatu Inbertsorearen DC sarrerako terminalera (Cable Cross-Secal Area ≥4mm²).

Tximistaren Babes Lurzorua:

SPD lurreko kablea (≥6mm²) lurreko barrara konektatzen da.

3. Power proba:

Zirkuitu irekiko tentsioa neurtu (aldatu inbertsorearen sarrerako barrutiarekin).

Egiaztatu kontrolatzeko datu adimendunak behar bezala transmititzen diren ala ez.

4. Neurriak

Segurtasun zehaztapenak:

Erabili isolamendu eskularruak funtzionamenduan zehar. Ez ezazu zuzenean lan egin.

DCren aleak tentsio altua badu (600V eta 1500V), abisu-etiketa ezarri behar duzu.

Mantentze iradokizunak:

Garbitu laukia aldizka eta egiaztatu metxa egoera.

Probatu SPD moduluaren eraginkortasuna ekaitz denboraldiaren aurrean.

Bost, hautaketa iradokizunak

Zentralaren tamainaren arabera:

Etxe txikiak: 6-8 sarrera, oinarrizko babes integratua.

Industria eta Merkataritza zentrala: 12-16, jarraipen adimendunarekin eta urruneko komunikazioarekin.

Aukeratu TUV / IEC ziurtatutako autobus kutxak, esaterako, CNLONQCH serieko produktuak, epe luzerako 25 urte bermatzeko!

Junction fotovoltaikoko kutxa zentralaren "segurtasun zentroa" da, eta instalazio eta mantenimendu zuzenak nabarmen hobetu dezake energia sortzeko eraginkortasuna. Eredu gomendio espezifikoak edo irtenbide teknikoak behar badituzu, jar zaitez libre Cnlonqcom kontsultatzeko!
