Eguzki PV sistemetarako gida integrala: lan printzipioetatik funtsezko osagaietara

Eguzki fotovoltaiko (PV) sistemak azkar hazten ari dira mundu osoan energia garbiaren konponbide garbia da. Hala ere, jende askok ezagutzen ez dutenak dira nola funtzionatzen duten eta osagai kritikoak. Artikulu honetan eguzki PV sistemak nola funtzionatzen duten eta funtzionatzeko modua eskaintzen du, esaterako, konbinazio-koadroak, isolatzailearen etengailuak, eguzki konektoreak, fusibleak eta molduratutako kasuak (MCCB).

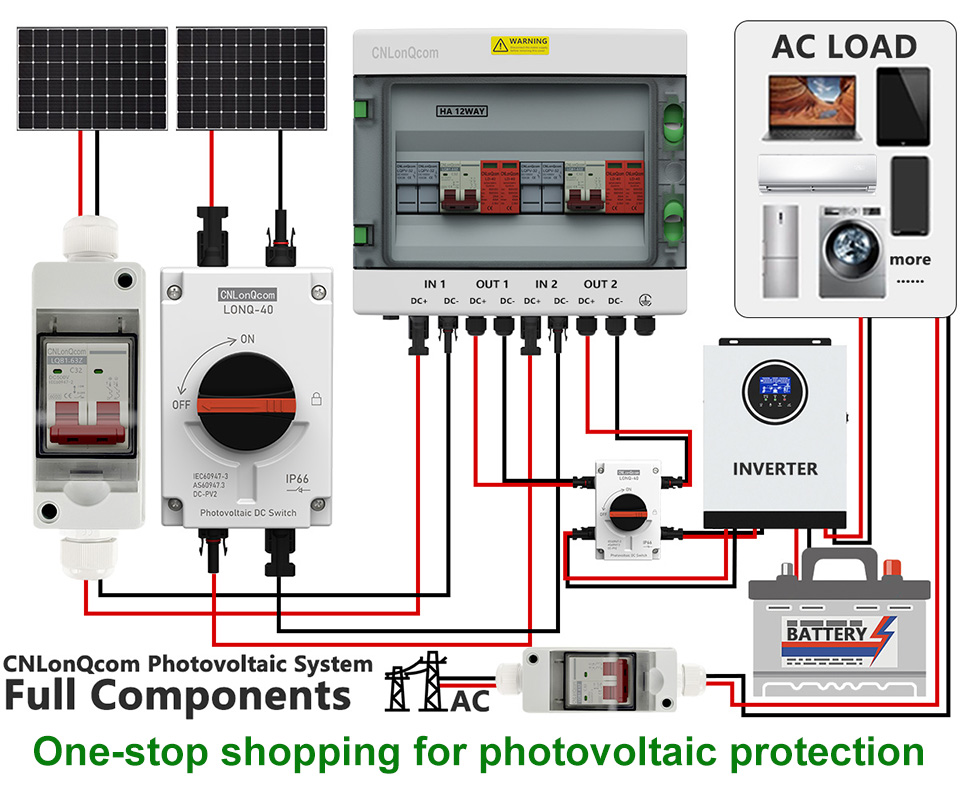

1. Nola egituratutako eguzki PV sistema?

Eguzki PV sistema baten oinarrizko helburua eguzki-argia elektrizitate bihurtzea da eta segurtasunez entregatzea sareta edo energia biltegira. Sistema oso batek normalean osagai hauek biltzen ditu:

Eguzki panelak (PV moduluak) → Xurgatu eguzki argia eta zuzeneko korrontea sortu (DC)

Konbinatzaileen kutxa (Lqx/LQTSeriea) → Eguzki plaken aurkako korronteak konbinatzen ditu

Inbertsorea → DC bihurtzen du korronterako txandakatzera (AC)

Potentzia banatzeko eta babesteko gailuak (fexatuak, Zirkuitu-hausleak,isolatzaile etengailuak, etab.) → Sistemaren segurtasuna bermatzen du

Energia biltegiratzeko sistema (aukerakoa) → Gehiegizko elektrizitatea gordetzen du (e.g., litioko bateriak)

Sareta edo karga → etxeak, negozioak edo sareta hornitzen ditu

2. Nola funtzionatzen du eguzki PV sistemak?

(1) efektu fotovoltaikoa eta energia sortzea

Eguzki argiak eguzki panelak (PV moduluak) jotzen ditu eta silizioko erdieroalearen materialak fotoi xurgatzen du, korronte zuzena (DC) sortuz.

Panel bakar batek normalean 30V-50V (DC) ekoizten du, egungo eguzkiaren intentsitatearen eta panelaren eraginkortasunaren arabera.

(2) Konbinazio korrontea (konbinatzaileen laukia)

Panel anitzak seriean edo paraleloan lotzen dira eta korronte konbinatuak PV konbinazio koadro batean komeni dira zuzendaritza zentralizatuarentzat.

Konbinatzaileen kutxak fusibleak, gorakuntzak babesteko (SPD) eta uneko jarraipena barne hartzen ditu gainkargak edo zirkuitu laburrak ekiditeko.

(3) DC potentzia banaketa eta babesa (metxa, isolatzaile etengailuak, MCCBS)

Fuse (LQPV-32 seriea): gehiegizko korrontea ekiditen du ekipamendu kaltegarrietatik.

Isolatzaileen etengailua (Lonq-40 seriea): mantentze lanetarako zirkuituak eskuz deskonektatzen ditu.

Moldatutako kasua zirkuitua (LQM1 / M3 seriea): gainkarga eta zirkuitu laburreko babesa eskaintzen du (adibidez, 1000V DC-k McCBS).

(4) Inbertsorearen bihurketa (DC → AC)

DC Power aldizkarira sartzen da, 220V / 380V AC bihurtuz etxeko edo industria-erabilerarako.

Sarearekin lotutako sistemek gehiegizko potentzia elikatzen dute sarera, baina kanpoko sistemek baterietan gordetzen dute.

(5) Babes / azpikontratatutako babesa (AVP 2P / 4P seriea)

Sarearen tentsioa aldatzen denean, gehiegizko / azpiko tentsio babesleak automatikoki mozten du ekipoen kalteak ekiditeko.

(6) Kableatu eta konexioak (eguzki konektoreak)

MC4 Eguzki konektoreak industria estandarra dira, iragazgaitza, korrosioarekiko erresistentea eta korronte handiko transmisioa bermatuz (E.G., 30a / 1000V).

3. Eguzki PV sistema baten osagai nagusiak

(1) PV konbinatzaileen kutxa

Funtzioa: Eguzki paneleko kate ugari konbinatzen ditu eta babesa ematen du.

Funtsezko osagaiak:

Fusibleak (gainbegiratutako babesa)

Surge Babesteko Gailua(SPD) (Tximistaren babesa)

Egungo / tentsioaren jarraipena (aukerako ezaugarri adimendunak)

(2) Over / Under tentsioko babeslea (OVP / UVP)

Funtzioa: sareko tentsioa kontrolatzen du eta boterea deskonektatzen du tentsioa oso altua bada (> 270V AC) edo baxua (<170V AC).

(3) DC isolatzailearen etengailua

Funtzioa: DC zirkuituak eskuz deskonektatzen ditu mantentze segururako.

Mota arruntak:

Isolatzaile birakaria etengailuak (kanpoko erabilerarako egokiak)

Zirkuitu-hausteko motako isolatzaileak (babes integratuarekin)

(4) Eguzki konektoreak (MC4 araua)

Funtsezko ezaugarriak:

Iragazgaitza, UV-erresistentea, tenperatura handiko tolerantzia

Oraingo kalifikatua: 30a

Baloratutako tentsioa: 1000V DC

(5) PV fusibleak (GPV / G serieak)

FUNTZIOA: PV-ren arrayak babesten ditu zirkuitu laburretatik eta gainkargetatik.

Fusible estandarren desberdintasunak:

Tentsio handiko balorazioa (DC 1000V +)

Hautsi ahalmen handia (akats handien korronteak eten ditzake)

(6) Moldatutako kasua zirkuitua (Eguzkiarentzako MCCB)

Funtzioa: DC sistemetarako gainkarga eta zirkuitu laburreko babesa eskaintzen du.

Zehaztapen tipikoak:

Baloratutako tentsioa: DC 1000V

Oraingo kalifikatua: 32A-250a

4. Eguzki PV sistemen aplikazioak

Egoitza teilatua (5kw-10kw, biltegiratzearekin)

Merkataritza eta industria PV landareak (50kw-1mw, sareta lotuta)

Sareko eguzki sistemak (urruneko guneak, baterian oinarritutakoak)

Agrivoltaikoak (Eguzki + Nekazaritza Integrazioa)

5. Etorkizuneko joerak: eguzki sistema smarter eta eraginkorragoak

Jarraipen adimenduna: denbora errealeko jarraipena mugikorreko aplikazioen bidez (e.g., energia sortzea, akats alertak).

Eguzki + Biltegiratze integrazioa: Tesla Powerwall bezalako sistema hibridoak.

Mikrounbertsioak: panel bakoitza banan-banan optimizatzen du eraginkortasun handiagoa lortzeko.

Bukaera

Eguzki PV sistemak PV moduluen prozesuaren bidez funtzionatzen du → Konbinatzaileen koadroa → Inbertsorea → Potentzia banaketa → Sare / biltegia, konbinazio-koadroak, fusibleak, konektoreak eta MCCBak bezalako osagai kritikoekin, errendimendu eraginkorra, segurua eta egonkorra bermatuz.

Eguzki instalazio bat kontuan hartzen baduzu, aukeratu CNLONQCOko kalitate handiko PV osagaiak + Profesionalen Babes Gailuak sistemaren bizimodua eta energia sortzeko eraginkortasuna maximizatzeko!
