PV Deskonektatu Switch: "Safety Guardian" Eguzki Sistemetako - Gida osoa

I. PV deskonektatzeko etengailuak definitzea eta funtzioa

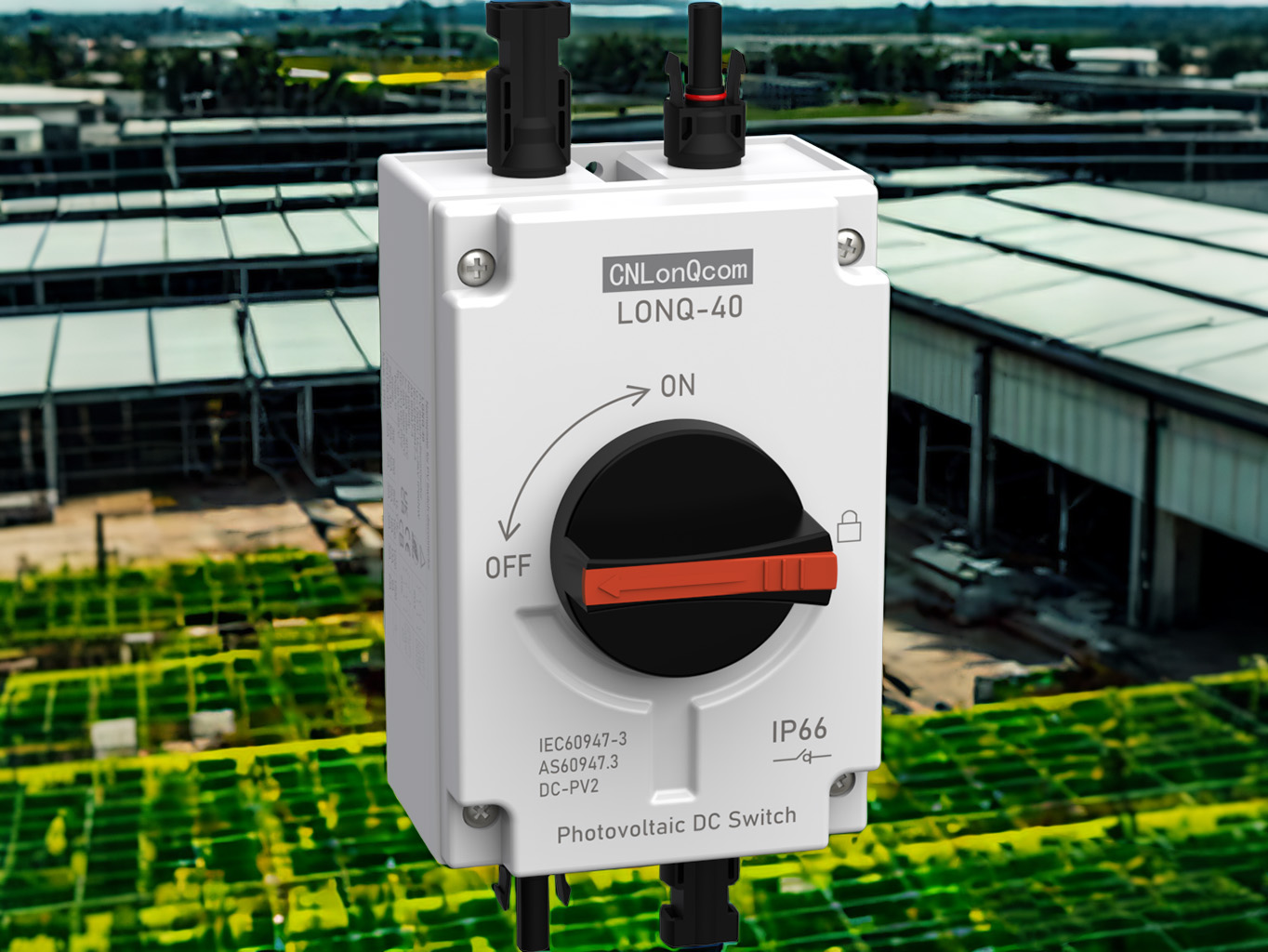

PV deskonektatzeko etengailua eguzki-sistemetan DC zirkuituetarako bereziki diseinatutako segurtasun etengailua da.     Bi funtzio nagusi eskaintzen ditu: isolamendu elektrikoa eta larrialdietarako itzaltzea, PV sistema baten "larrialdi balazta" gisa jardutea, mantentze edo hutsegiteetan segurtasun absolutua bermatzeko.

Core funtzioak

Isolamendu fisikoa: ikusgai dagoen puntu bat eskaintzen du mantentze-lanetan uneko fluxuak ez izateko.

Gainkarga Babesa: Zenbait modeloek zirkuitu laburreko kalteak ekiditeko fusibleak integratzen dituzte.

Sistemaren segmentazioa: kate indibidualen deskonexio selektiboa ahalbidetzen du sistema osoari eragin gabe.

Zergatik erabili behar dira eguzki sistemek deskonektatzeko etengailuak?

✔ AC etengabeko etengailuek ezin dute DC arkuak (arriskutsuak!).

✔ Nazioarteko segurtasun arauak betetzen ditu (adibidez, 690.17).

✔-k korrontea eragozten du osagaiak kaltetuta.

II.     PV deskonektatzeko etengailuak

1. segurtasun isolamendua (helburu nagusia)

Mantentze-segurtasuna: bihurgailuak edo kableak zerbitzatzen dituenean, etenaldi fisiko argia eskaintzen du.

Larrialdietarako itzala: azkar murrizten da DC tentsio altua sua, tximistak eta abar kasuetan.

Alderantzizko uneko babesa: Inbertsoreak saihesten ditu gauez paneletara boterea elikatzea.

2. Gehiegizko babesa (funtzio hobetuak)

Babes motaren ezarpenaren eraginkortasuna

Zirkuitu laburreko babesa Integratutako DC Fuse-k akats korrontea eten du (1000VDC / 20KA arte).

Babes gaineko babesak Bidaia termomagnetikoen mekanismoak kablearen gehiegikeriak / suteak ekiditen ditu.

Arc Fault Babes Hautsi diseinu azkarrak (<3MS) UL1699b arc akatsen estandarrak betetzen ditu.

3. Sistemaren kudeaketa

Katearen berariazko kontrola: Landare handiek sekzioak kudeatu ditzakete (adibidez, 1 salda) 10 kate bakoitzeko).

Egoeraren ikusgarritasuna: adierazle mekanikoko leihoa (LED argiekin batzuk) egoera / desaktibatuta agertzen da.

III.     PV deskonektatzeko etengailu motak eta aukeraketa

1. egituraren arabera

Mota Ezaugarriak Aplikazioak

Eskuliburu heldulekua motako helduleku mekanikoa + ikusgai dagoen puntu-puntua, kostu txikia.    Egoitza / Merkataritza sistema txikiak.

Karga haustura motak karga korrontea eten dezake (arku-txuleta behar du).    Eskala ertaineko pv-arrayak.

Fuse-konbinazio mota DC metxa integratua, helburu bikoitzeko diseinua.    Zirkuitu laburreko egungo agertokiak.

2. Tentsioaren arabera

600VDC klasea: egoitza sistemetarako estandarra (Txina / Europa).

1000Vdc klasea: Eguzki ustiategi handiak (U.S. NEC eskakizuna).

1500Vdc klasea: Hurrengoa-Gen tentsio handiko sistemak (kostu-eraginkorrak).

IV. Nola aukeratu PV deskonektatzeko etengailua?

1. Egiaztatu ziurtagiriak

Ipar Amerika: Ul 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Gako parametroak

Baloratutako tentsioa ≥ Sistema max tentsioa (% 20 marjina).

Edukiera apurtzea ≥ Aurreikusitako zirkuitu laburreko korrontea.

Babes Balorazioa: IP65 + kanpoko erabilerarako.

V. Instalazio eta Mantentze Aholkuak

1. instalazioaren kokapena

Derrigorrezkoa: Inbertsorearen 1 metroko sarrera (NEC Baldintza).

Gomendagarria: Konbinatzaileen kaxa irteeran.

2. Mantentze

Kontsultatu kontaktu oxidazioa 6 hilabetetik behin.

Proba abiadura urratzen urtero.

Ikuskatu lurreko erresistentzia ekaitz denboraldiaren aurrean.

Ondorioa: Segurtasuna lehenik, isolamendua da gakoa!

Txikia izan arren, PV deskonektatzeko etengailuak segurtasun pertsonalaren aurkako azken defentsa lerroak dira.     1500V sistemen igoerarekin eta PV adimendunarekin batera, Gen Gen etengailuek tentsio altuagoetara, haustura azkarrago eta IOT integraziora eboluzionatzen dute.
