Zirkuitu-hausleak eta eskumuturreko babesleak: sistema fotovoltaikoen segurtasun zaindariak

Sarrera

Energia-sorkuntza fotovoltaikoko sisteman, eguzki panelak eta inbertsoreak bezalako "izar ekipamenduak" ez ezik, bi "heroi ezagunak" daude, sistemaren segurtasuna zaintzen dutenak - zirkuitu-hausleak eta gainkargak (SPDak). Potentzia sistemaren "fusibleak" eta "tximista" bezalakoak dira, sistema fotovoltaiko osoa babesten dute etengabe matxura elektrikoetatik eta tximisten grebak. Artikulu honek sistema fotovoltaikoetan bi babes gailu garrantzitsu horien eginkizun garrantzitsuen bidez eramango zaitu.

I. Zirkuitu Breaker: sistema fotovoltaikoen "segurtasun etengailua"

Zirkuitu-hausle baten funtzioa

Zirkuituen etengailuak sistema fotovoltaikoetan babesteko gailu garrantzitsuenak dira eta batez ere hiru zeregin garrantzitsu egiten dituzte:

Gainkarga babesa: automatikoki moztu zirkuitua korrontearen diseinuaren balioa gainditzen duenean

Zirkuitu laburreko babesa: azkar deskonektatu zirkuitu laburreko matxura gertatuz gero

Eskuzko deskonexioa: sistemaren mantentze-lanetarako deskonektatzeko puntu segurua eskaintzen du

2. Zirkuitu dedikatu fotovoltaikoen eskakizun bereziak

AC zirkuitu arruntak ez bezala, DC zirkuitu fotovoltaikoak diseinu bereziak behar ditu:

DC ARC itzaltzeko gaitasuna: DC arkuak zailagoak dira eta arku indartsuagoa behar dute ganbera diseinu sendoagoa behar dute

Tentsio handiko maila: sistema fotovoltaikoaren lan-tentsioa 1000V baino gehiago lor daiteke

Eguraldiaren Erresistentzia: Hauts-froga eta ur-froga (gutxienez IP65 kalifikazioa) beharrezkoa da kanpoko instalazioetarako

3. Aplikazioen kokapen tipikoak

Bateriaren paneleko serieko irteera terminala

Inbertsorearen DC sarrera terminala

Komunikazioa eta sarea

II. Surge Protector: Defentsa-lerroa "Surbada Elektrikoak" aurka

Sistema fotovoltaikoen aurrean dagoen sakelako mehatxua

Sistema fotovoltaikoak, banaketa gune handia eta ikusitako kokapena direla eta, bereziki ahulak dira:

Tximista zuzeneko greba (probabilitate baxua baina oso suntsitzailea)

Induzitutako tximista (mehatxu ohikoena)

Aldatu eragiketa operazioa (barrutik sortua sistemak)

2. Surge babesleen funtzionamendu printzipioa

SPD "isurketa elektrikoa" bezalakoa da, nanosecond denboraren barruan:

Detektatu tentsio anormala

Ezarri inpedantzia baxuko bidea

Kanala energia arriskutsua lurrera

3. Sistema fotovoltaikoetan SPDren berezitasuna

DC SPD: DC sistemetarako bereziki diseinatu behar da

Babes Bipolarra: Zirkuitu positiboak eta negatiboak aldi berean babesten ditu

Etengabeko funtzionamendu tentsioa: sistema fotovoltaikoaren tentsio altuari egokitu behar zaio

III. Babes sinergikoa: 1 + 1> 2 segurtasun efektua

Benetako sistemetan, zirkuitu-hausleak eta SPDak batera erabili behar dira:

Babes hierarkiko sistema

Lehen mailako babesa (Sarrerako lerroaren amaiera): Deskarga anplifikazio korrontea

Bigarren mailako Babesa (Banaketa Amaiera): Hondakinen presioa mugatu gehiago

Zirkuitu-apurtzaileekin koordinatuta: Backup babesa eman Spd-ek huts egiten duenean

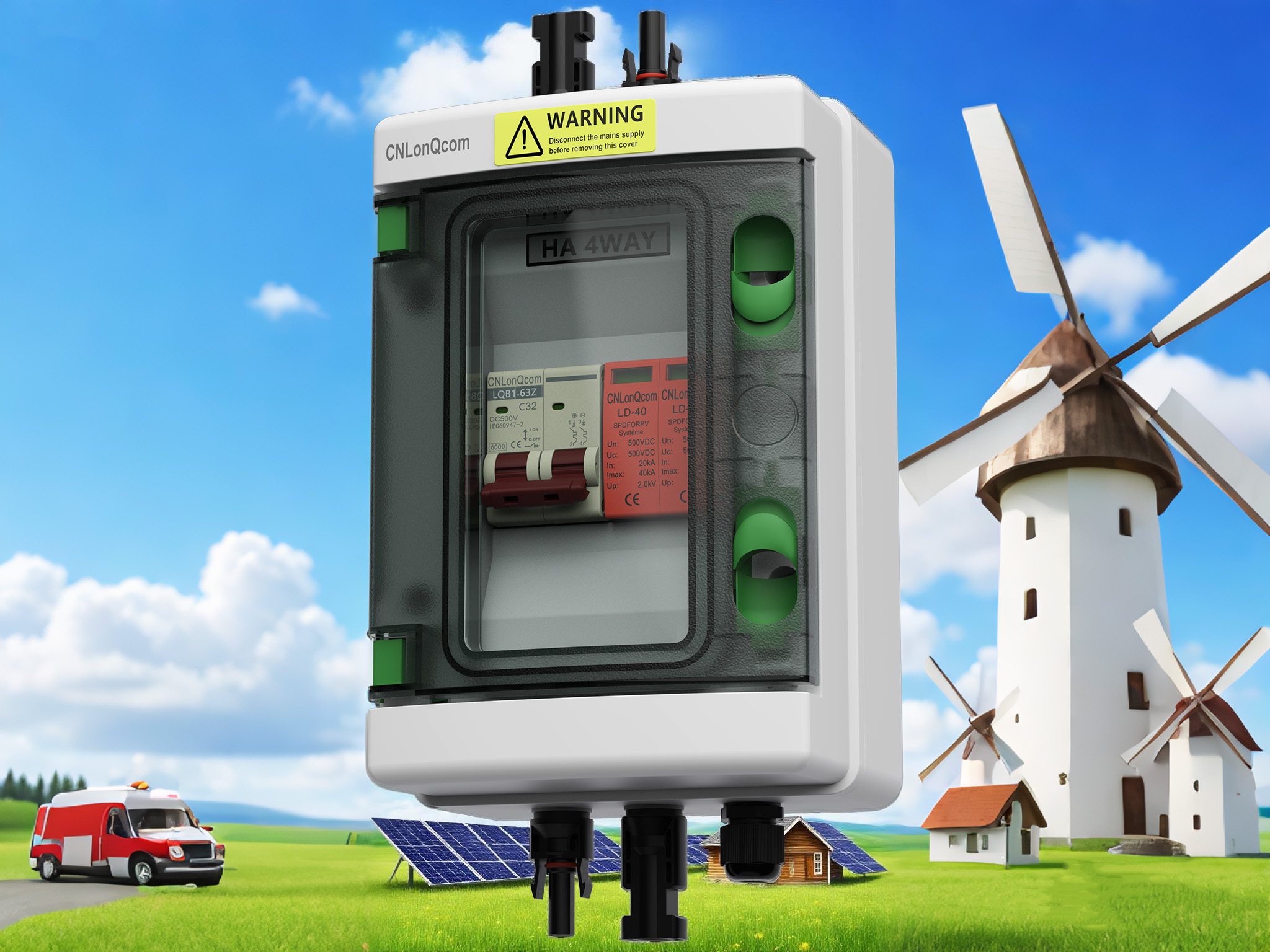

Kableatu eskema tipikoa

SPD lerroarekin paraleloan dago eta serieko zirkuitu-hausle batek babestuta dago

IV. Aukeraketa eta mantentze-lanetarako puntu nagusiak

Zirkuitu-hauslearen aukeraketa

Baloratutako tentsioa sistemaren gehienezko tentsioaren berdina edo berdina da

Hausteko ahalmena espero den zirkuitu laburreko korrontearen berdina edo berdina da

SPD hautaketa

UC-ko funtzionamendu etengabeko tentsioa ≥1.2 aldiz da sistemaren tentsioa

Inrush Uneko IIPP≥12.5KA (lehen mailako babesa)

Mantentze iradokizunak

Begiratu ekaitz denboraldiaren aurretik urtero

Arreta ezazu SPD egoera adierazlearen leihoan

Grabatu zirkuituaren etengailuak funtzionatzen duen kopurua

Bukaera

Sistema fotovoltaikoetan, zirkuitu-apurtzaileak eta gorakadak "segurtasun bazkideak" ondo koordinatu dituzte: zirkuitu-hausleak dira sistemaren barneko akatsak kudeatzeaz arduratzen direnak, SPDak kanpoko gorakaden aurkako erasoen aurka defendatzen duten bitartean. Lankidetza-lanak 25 urte baino gehiago daramatza zentral fotovoltaikoaren funtzionamendu segurua bermatzen du. Zentral geltokiko jabeentzat, kalitate handiko babes gailuak aukeratzea eta aldizka mantentzea inbertsioaren itzulera bermatzeko zati garrantzitsua da.
