Molded Case Circuit Breakers (MCCBs): Zirkuitu elektrikoen segurtasunaren "zaindariak" ulertzea

Behe-tentsioko elektrizitatea banatzeko sistemetan, zirkuituaren segurtasuna isilean babesten duen gailu giltzarri bat dago -Moldeatutako kasua etengailua(MCCB). Orroa edo arreta erakartzen duten doitasun-tresnekin funtzionatzen duten motor handiek ez bezala, MCCB ezinbesteko "segurtasunaren zaindari" bihurtu da industria-ekoizpenean, eraikuntzako sistema elektrikoetan eta energia-aplikazio berrietan, bere babes-gaitasun sendoari eta moldagarritasun zabalari esker. Gaur, dimentsio anitzetatik aztertuko dugu gailu hau zirkuituaren segurtasuna nola babesten duen jakiteko.

I. MCCBak ezagutzea: zer dira eta zerk egiten ditu desberdinak?

Funtsean, MCCB bat tentsio baxuko potentzia banatzeko sistemetan erabiltzen den babes-gailu elektrikoa da, zirkuitu segurtasunaren "zaindari" gisa duen zeregin nagusia. Egitura aldetik, batez ere, erresistentzia handiko plastikozko itxitura isolatuek, kontaktu eroaleek eta bidaia-unitateek osatzen dute. Isolatutako itxiturak barneko osagaiak kanpoko interferentziatik babesten ditu, baita deskarga elektrikoen arriskuak modu eraginkorrean saihesten ere.

Jende askok nahasten ditu MCCBak Miniature Circuit Breakers (MCB) ohikoagoak direnekin, baina desberdintasun handiak daude bien artean. MCBekin alderatuta, MCCBek korronte baloratu handiagoa dute (normalean 63Atik 1600A bitartekoa) eta hausteko ahalmen handiagoa dute, potentzia handiko eszenatoki elektrikoak kudeatzeko aukera ematen diena. Esate baterako, MCBak etxeko entxufeetan eta argiztapen-zirkuituetan erabiltzen dira, eta MCCBak, berriz, fidagarriagoak dira fabrikako tailerretan motorrak babesteko eta eraikin handietako potentzia banatzeko zirkuitu nagusiak.

II. Funtzio nagusiak ezagutaraztea: nola babesten dute MCCBek zirkuituaren segurtasuna?

MCCBen oinarrizko balioa "babesean" datza, eta hiru funtzio nagusitan bana daiteke dimentsio ezberdinetako zirkuituaren matxura arriskuei aurre egiteko.

Lehenengoa gainkarga babestea da. Zirkuitu bateko korronteak etengailuaren korronte nominala etengabe gainditzen duenean, adibidez, fabrika bateko hainbat gailu aldi berean abiaraztean, gehiegizko karga eraginez, etengailuaren barruko banda bimetalikoa berotu eta deformatzen da korrontearen eragin termikoaren ondorioz. Honek, orduan, abiarazte-mekanismoa abiarazten du zirkuitua azkar mozteko. Prozesu honek modu eraginkorrean saihesten du harien isolamendu-geruza erretzea denbora luzez gainberotzearen ondorioz, suteak iturrian geldituz.

Bigarrena zirkuitulaburra babestea da. Zirkuitu laburra zirkuitu bateko matxura arriskutsuenetako bat da. Gertatzen denean, korronte masiboaren bat-bateko gorakadak ekipoak erre ditzake eta leherketak ere eragin ditzake. Puntu honetan, MCCB-ren gailu elektromagnetikoak jokoan sartzen dira: korronte handiak sortzen duen indar elektromagnetiko indartsuak burdin-nukleoa azkar erakartzen du, abiarazte-mekanismoa zirkuitua milisegundotan moztera bultzatuz —zirkuituaren "larrialdiko balazta" bezala - akatsen galerak ahalik eta gehien txikituz.

Gainera, aplikazio-eszenatoki desberdinen beharren arabera, MCCBak babes-funtzio osagarriez horni daitezke. Esaterako, hondar-korronte modulua gehitzeak ihesak babesteko aukera ematen du deskarga elektrikoak saihesteko; gaintentsioa/azpitentsioa babesteko modulua instalatzeak zehaztasun-ekipoak babesten ditu tentsio-anomaliak eragindako kalteetatik, bere funtzioen malgutasuna guztiz frogatuz.

III. Funtsezko parametroak: Gailu egokia hautatzeko "Adierazle gogorrak".

MCCBek babes optimoa ematen dutela ziurtatzeko, funtsezkoa da parametro egokiak hautatzea. Ondoko oinarrizko parametroek zuzenean zehazten dute etengailu bat eszenatoki elektriko zehatzetara egokitu daitekeen ala ez.

Korronte nominala (In) oinarrizko parametroa da, etengailuak etengabe eraman dezakeen korronte maximoari erreferentzia eginez. Karga-potentziaren arabera zehaztasunez parekatu behar da. Esate baterako, fotovoltaikoko (PV) sistema batean, MCCBren korronte nominala hautatu behar da fotovoltaiko matrizearen irteerako korrontearen arabera; ez da txikiegia izan behar (maiz abiarazteak saihesteko) ezta handiegia ere (bere babes-helburua gal ez dadin).

Haustura-ahalmena (Icu/Ics) matxurak kudeatzeko gaitasunarekin erlazionatuta dago, etengailuak segurtasunez eten dezakeen matxura-korronte maximoari erreferentzia eginez. MCCB bat hautatzerakoan, beharrezkoa da elektrizitatea banatzeko sistemaren zirkuitulaburreko korrontearen balio kalkulatua kontuan hartzea. Haustura-ahalmena nahikoa ez bada, etengailuak zirkuitulabur-matxura batean eraginkortasunez moztu dezake zirkuitua, eta horren ordez segurtasun-istripu larriagoak sor ditzake.

Tentsio nominalak (Ue) zirkuituaren tentsio-mailarekin bat etorri behar du. Balorazio arruntak 220V monofasikoa eta 380V trifasikoa dira. Tentsioa ez-egokitzeak etengailuaren funtzionamendu normalari eragingo ez ezik, barne osagaiak ere kaltetu ditzake.

Tripping-kurbak babes-sentsibilitatea zehazten du. Kurba mota arruntak (B, C, D) karga desberdinetarako egokiak dira. Esate baterako, C kurba argiztapen eta potentzia-karga orokorretarako aplikagarria da, eta D kurba, berriz, abiarazte-korronteetarako tolerantzia handiagoa duena, abiarazte-korronte altuak dituzten ekipoetarako egokia da, hala nola motorrak eta konpresoreak.

IV. Aplikazio zabalak: "Segurtasun-hesia" industriatik eguneroko bizitzara

Bere errendimendu bikainarekin, MCCBak tentsio baxuko potentzia banaketaren ia alderdi guztietan aplikatzen dira.

Energiaren banaketa industrialaren arloan, MCCBek "segurtasun-kudeatzaile" gisa jarduten dute lantegietako tailerretan, eta potentzia handiko ekipoei gainkargak eta zirkuitulaburrak babesten dizkiete, hala nola motorrak, produkzio-lerroak eta makina-erreminta handiak, ekoizpen-prozesuak zirkuituen akatsek eteten ez dutela ziurtatuz.

Eraikuntzako sistema elektrikoetan (merkataritza-guneetan, bulego-eraikinetan edo bizitegi-eraikin altuko eraikinetan) MCCBak sarritan erabiltzen dira banaketa-kutxetako etengailu nagusi gisa edo solairuko energia banatzeko babes-etengailu gisa. Eraikin osoaren segurtasun elektrikoa bermatzen dute eta tokiko zirkuituen akatsek eragindako elektrizitate-etenaldi handiak edo suteak ekiditen dituzte.

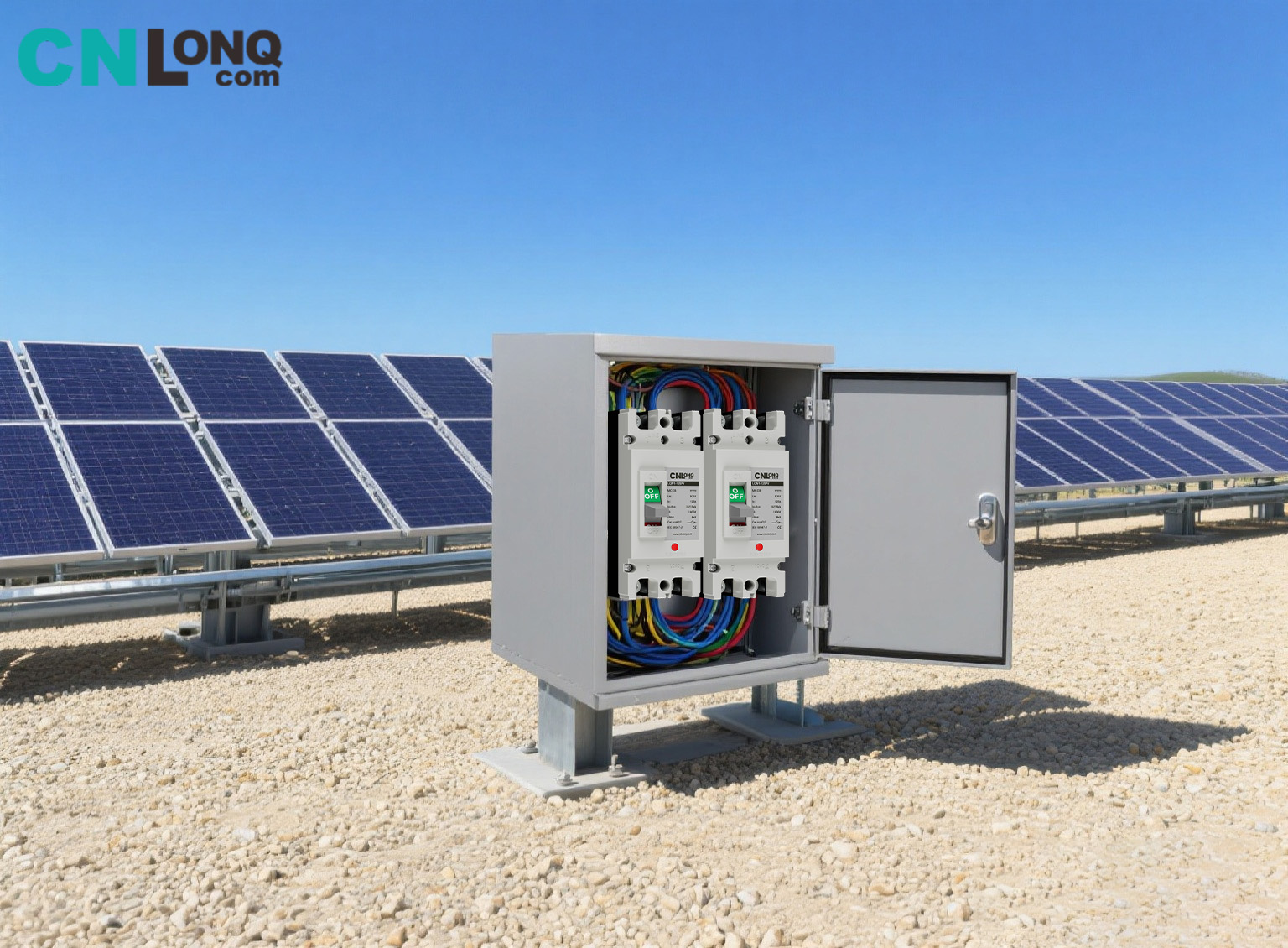

Energiaren sektore berrian, haien eginkizuna ere funtsezkoa da. PV sistemetan, MCCB-ak konbinagailuen kutxetan eta inbertsorearen aldean instalatzen dira PV-matrizeen irteerako zirkuituak babesteko; energia biltegiratzeko sistemetan, baterien zirkuituak babesten dituzte, segurtasun-arriskuak saihestuz, hala nola baterien gehiegizko karga eta zirkuitu laburrak, eta energia garbia aplikatzeko babesa eskainiz.

Nahiz eta potentzia handiko agertoki zibiletan, hala nola, txaletetan eta egoitza handietan, MCCBek babes fidagarria eman diezaieke potentzia handiko etxetresna elektrikoei (adibidez, aire girotzaile zentralak, ur-berogailu elektrikoak eta etxe osoko ura arazteko sistemak), MCB arruntetan nahikoa korronte nominalaren arazoa konponduz.

V. Oinarrizko abantailak: Zergatik dira MCCBak "Hautatuta"?

Beste babes-gailu batzuekin alderatuta, MCCB-ek abantaila desberdinak dituzte, haien aplikazio zabalaren arrazoi nagusia.

Ingurumenaren egokitzapen sendoa nabarmentzen da. Erresistentzia handiko plastikozko itxitura isolatuak ingurune gogorrak jasan ditzake, hala nola tenperatura altuak, tenperatura baxuak, hezetasuna eta UV erradiazioa. Kanpoko fotovoltaiko zentraletan edo sotoko banaketa-geletan, MCCB-ek egonkortasunez funtziona dezakete eta ingurumen-faktoreen ondorioz zahartu edo huts egingo dute.

Fidagarritasun handia oinarrizko osagaien doitasunean islatzen da. Funtsezko piezak, hala nola, bidaia-unitateek zehaztasun egonkorra mantentzen dute, eta epe luzeko erabileran gaizki funtzionatzeko edo babes-huts egiteko arrisku gutxi dago, zirkuituaren segurtasunerako etengabeko babesa eskainiz.

Erabilera eta mantentze errazak erabiltzeko atalasea jaisten du. Egitura trinkoarekin eta tamaina ertainearekin, MCCBak zuzenean integra daitezke hainbat potentzia banatzeko ekipoetan tresna konplexurik gabe instalazioan zehar. Eguneroko mantentze-lanak itxituraren kalteak edo kableatuak solteak egiaztatzeak baino ez ditu eskatzen, eta "bidaia-botoiaren" eskuzko proba bat urtero egin behar da; ez da osagai maiz ordezkatu behar, funtzionamendu- eta mantentze-kostuak nabarmen murriztuz.

Gainera, hedagarritasun onak MCCBak behar adimendunetara egokitzeko aukera ematen du. Kontaktu osagarriak eta alarma moduluak gehituz, urruneko monitorizazioa eta akatsen alarma bezalako funtzioak gauzatu daitezke, energia banaketa sistema modernoetan kudeaketa adimendunaren baldintzak betez.

VI. Erabilera eta mantentze-lanak: "Guardianak" epe luzera funtzionatzen duela ziurtatzea

MCCBek epe luzera errendimendu egonkorra mantentzen dutela ziurtatzeko, ezinbestekoak dira erabilera normalizatua eta ohiko mantentze-lanak.

Instalazio estandarrak zorrotz bete behar dira. Kableatzerakoan, terminalak estutu behar dira kontaktu txarrak eragindako gehiegizko berotzea ekiditeko; zuzeneko hariak, kable neutroak eta lurreko hariak behar bezala konektatu behar dira. Polaritatea aldatzeak babes-funtzioa eraginkorra ez izatea eragin dezake, eta segurtasun-arriskuak sor ditzake.

Eguneroko mantentze-lanak ez dira alde batera utzi behar. Hiruhilero gomendatzen da itxituraren kalteak edo pitzadurak eta terminal solteak egiaztatzea. Urtero, sakatu eskuz "bidaia-botoia" babes-funtzioak normalean funtzionatzen duen probatzeko; botoiak bidaia bat abiarazten ez badu, beharrezkoa da garaiz ikuskatzea edo ordeztea.

Aldi berean, ordezkapen tabuak kontuan izan behar dira: matxurak eragindako bidaia baten ondoren, etengailua itsu-itsuan ez berrezartzea. Lehenik eta behin, identifikatu matxuraren kausa (adibidez, gainkargatutako ekipoak edo lineako zirkuitulaburrak) eta matxura konpondu ondoren bakarrik berrezarri. Etengailua behin eta berriz aktibatzen bada edo itxitura hondatzen bada, berehala ordezkatu behar da kanpoko kalte nabaririk ez badago ere — "funtzionamendu akatsa" ez da onartzen, ekipoen zahartzearen ondorioz segurtasun istripuak sor ditzake eta.

Oinarrizko egituratik oinarrizko funtzioetara, parametroen hautatzetik aplikazio praktikora, MCCBek "segurtasun-hesi" sendo bat eraikitzen dute tentsio baxuko potentzia banatzeko sistemetarako. Horiek behar bezala ulertu eta erabiltzeak zirkuituaren segurtasuna hobeto bermatuko du eta ekoizpenaren eta eguneroko bizitzaren funtzionamendu egonkorrari euskarri sendoa emango zaio.
