Zeintzuk dira DC konbinatzaileen kutxen erabilera eszenatokiak?

a-ren funtzionamendu-printzipioakonbinatzaile kutxabatez ere zirkuituaren konexioa eta babesa dakar. Modulu fotovoltaikoek DC potentzia sortzen dutenean, kableen bidez konbinagailuaren sarrerako atakara konektatzen dira. Konbinatzaile-kutxaren barruko zirkuituek DC potentzia hori konbinatzen eta banatzen dute, gero DC potentzia konbinatua inbertsore batera edo beste ekipo batera irteten du. Konbinazio-prozesuan zehar, konbinagailu-kutxak korrontea, tentsioa eta potentzia bezalako parametroak kontrolatzen ditu kate fotovoltaiko bakoitzeko, eta zirkuitu laburrerako, alderantzizko konexiorako eta gainkorronteetarako babes-gailuak ezartzen ditu.

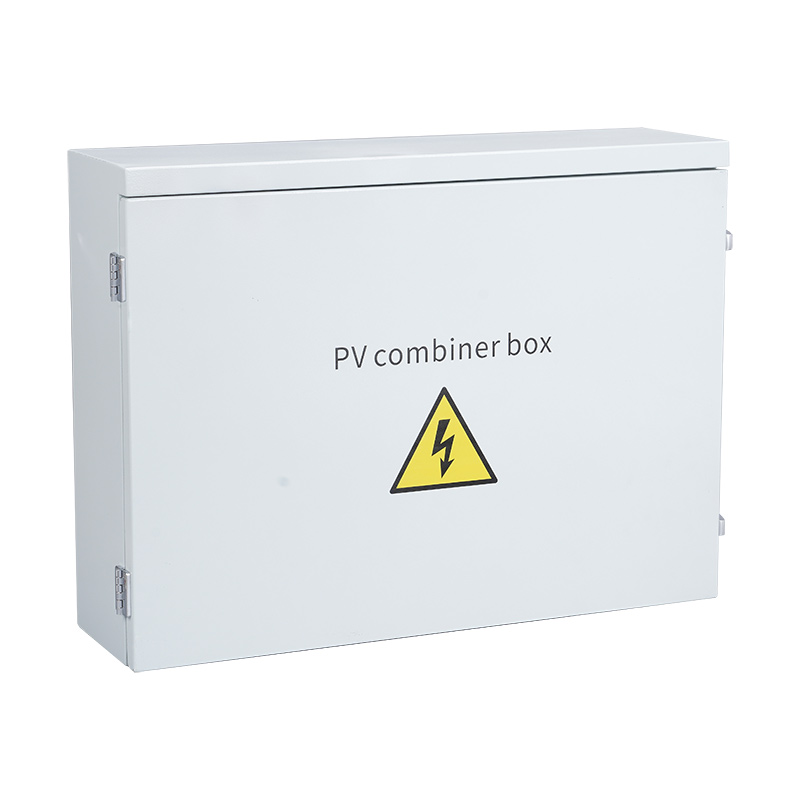

1. DC konbinatzaile kutxa

Honek anitz konbinatzen dituDCeguzki-matrize batek sortutako korronteak inbertsorearen sarrerara. Sarean eragina murrizteko eta gehiegizko tentsioaren ondorioz inbertsoreari kalteak ekiditeko, kanal anitzeko konexio paraleloa erabiltzen da normalean. Inbertsorearen sarrerako DC tentsio-barrutian oinarrituta, zehaztapen bereko PV modulu kopuru jakin bat seriean konektatzen da PV modulu katea osatzeko. Ondoren, kate hauek PV array tximista babesteko konbinazio-kutxara konektatzen dira. Irteera tximista-paragailu eta etengailu baten bidez bideratzen da, ondorengo inbertsoreetarako konexioa erraztuz.

2. AC konbinatzaile kutxa

Kate-inbertsorez osatutako energia fotovoltaikoko sorkuntza-sistemetarako erabiltzen da eta inbertsorearen AC irteerako aldearen eta sarearen konexio puntu/kargaren artean instalatzen da. Sarrerako etengailuak, irteerako etengailuak, AC tximista-erresigailuak eta aukerako kontrol-tresna adimentsuak ditu (sistemaren tentsioa, korrontea, potentzia, energia elektrikoa eta bestelako seinaleak kontrolatzeko). Bere funtzio nagusia inbertsore anitzen irteerako korronteak konbinatzea eta inbertsoreak AC sarearen konexioaren albotik/kargatik kalteetatik babestea da. Inbertsorearen irteerako deskonexio-puntu gisa balio du, sistemaren segurtasuna hobetzen du eta instalazio eta mantentze-langileen segurtasuna babesten du.

Konbinazio-kutxaren instalazio elektrikoari buruzko oharrak

(1) Ingeniari elektriko profesionalek bakarrik funtzionatu eta konekta ditzakete hariak; funtzionamenduak eta kableatuak herrialdeko eta tokiko arau egokiak bete behar dituzte;

(2) Instalatu aurretikkonbinatzaile kutxa, erabili megaohmetro bat barneko osagaien isolamendu-probak egiteko.

(3) Kaxako osagaien diseinuak eta tarteak dagozkion araudiak xedatutakoa bete behar du eta martxan jartzeko, funtzionatzeko, mantentze-lanetarako, ikuskatzeko eta funtzionamendu segururako baldintzak bermatu behar ditu.

(4) Sarrera eta irteera ezin dira alderantziz konektatu.

(5) PV tximista babesteko lotune-kutxa PV energia sortzeko sistemara konektatu ondoren, tximisten babes-kutxaren lurrerako terminala tximista-babesaren lurreko alanbre edo busbarra fidagarri konektatu behar da.

(6) Kanpoko kableatuak konektatzean, ziurtatu torlojuak estututa daudela kableatuak askatzea saihesteko.

(7) Desagertzen ez den sistemaren diagrama eta beharrezkoak diren bigarren mailako kableatuaren diagramak irmo itsatsi behar dira kaxa barruan edo armairuko atean.

(8) Kableatzeko suaren aurkako kableak erabili behar dira. Txukun, ederki eta segurtasunez instalatu behar dira kontaktu ona bermatzeko.
