Produktuak > Combiner Box > Plastic DC Combiner Box > PV konbinatzailearen kutxa 1etik 1 DC500V
Produktuak

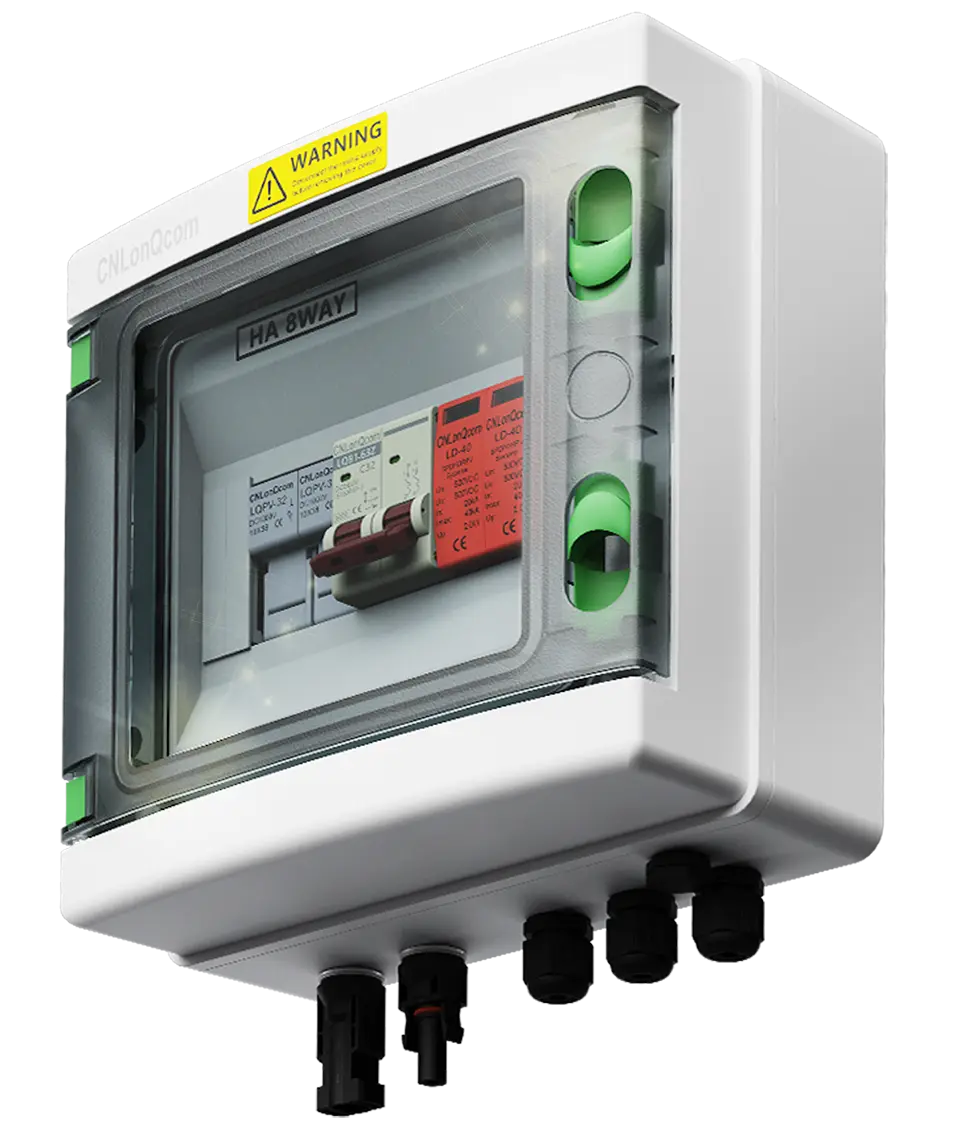

PV konbinatzailearen kutxa 1etik 1 DC500V
CNLONQCOM IP65 PV konbinatzailea 1etik 1etik 1 DC500V / 600V / 800V Zirkuitu-hauslearekin eta metxaketarako babesean eta metxa kanpoko eguzki paneleko DC sistemetarako, RV, Etxeak, itsasontziak
● Tentsio kalifikatua: DC500V600V / 800V
● Oraingo uneko balorazioa: 6/10 / 16/20/25/32 / 40/09 / 63a
● Katea: 1in 1
● Gehieneko sarrera korronte kate bakoitzeko: 6/10 / 15/20/25/26 / 30a
● Gehieneko irteerako korrontearen kate bakoitzeko: 6/10/16/20/25/32/32/30/6/63/80 / 100/125a
● Konektorea: MC-4 edo PG
● Araua: IEC60269-6, IEC60947-2, IEC61643-1
● Etxebizitza materiala: PC + ABS
● Ziurtagiria: CE, IP65, ROHS, ISO9001
Eredua:LQX 1/1B.8H DC500V/600V/800V
Bidali kontsulta
Produktuaren Deskribapena
| Datu teknikoak | |||
| Eredu | Lqx 1 / 1b.8h DC500V / 600V / 800V | ||
| Tipo | MCB eta SPD eta metxa | ||
| Agun | 1etik 1 | ||
| Baloratutako tentsioa ue (v) | DC500 / 600/800 | ||
| Sarrerako maximoa kate bakoitzeko (a) | 2010/06/25/25/30 aukerakoa | ||
| Kate bakoitzeko gehieneko irteerako korrontea (a) | 2015/10/25/32/30/50/50/63/80/100/125 aukerakoa | ||
| Kalitate ziurtagiria | CE, ISO9001, Rohs, IP65, TUV | ||
| kalitate | IEC60947-2, IEC61643-1, IEC60269-6 | ||
| Miniatura Zirkuitu Breaker (MCB) | Surge Protector (SPD) | ||
| Markoaren maila kalifikatua (a) | 63/125 | (8/20) AEBetan (KA) | 20 |
| (A) uneko sailkapena | 2015/10/25/32/30/50/50/63/80/100/125 aukerakoa | IMAX (8/20) AEB (KA) | 40 |
| Baloratutako tentsioa ue (v) | DC500 / 600/800 | Baloratutako tentsioa ue (v) | DC500 / 600/800 |
| Baloratutako isolamendu tentsioa UI (V) | Dc1000 | Tentsioaren babes maila (KV) | 2.0 / 2.5 |
| Impulse tentsio ureiim (kv) | 4 | Zutola | 2p |
| Edukiera haustea ICU (KA) | 6 | Etxebizitza materiala | Ko |
| Runbreaking Edukiera LCS (LCU) | % 75 | Txiparen lodiera (mm) | 6 |
| Kurba mota | C | Muki | |
| Zutola | 2 | (A) uneko sailkapena | 2010/06/25/25/30 aukerakoa |
| Kableatu modua | Polaritatea, goitik behera eta behean edo behealdean sartu eta goitik behera | Baloratutako tentsioa ue (v) | Dc1000 |
| Etxebizitza materiala | Ko | Zutola | 2p |
| Material eroale | Kobre | Fusiblearen tamaina (mm) | 10 * 38 |
| Bizitza mekanikoa (MAxtimes) | 20000 | Etxebizitza materiala | Ko |
| Bizitza elektrikoa (MAXTES) | 6000 | Ingurugiro | |
| PR-PV kablea aurrez instalatuta | Funtzionamendu tenperatura | -25 ℃ + 60 ℃ | |
| Kablearen diametroa | 6,1mm | Ezkotasun | % 95 |
| Gehienezko tentsioa (V) | 1500 | Altuera | 2000m |
| Oraingo maximoa (a) | 55 | Jartze | Horma muntatzea |
| Etxebizitzak | |||
| Material | PC + ABS | ||
| Babes maila | IP65 | ||
| Eraginaren babes maila | Q10 | ||
| Sarrera edo irteera konektorea | PG edo MC-4 konektoreak | ||

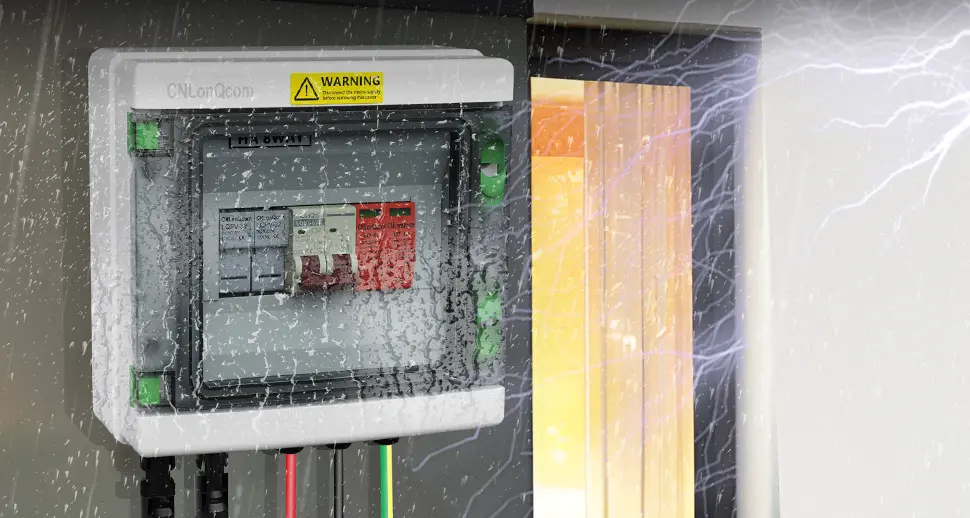

IP65
-
Tximistaren babesa
-
Gehiegizko tentsioa
Behin-korrontean
Zirkuitu laburra
Babespen -
IP65 iragazgaitza
-
Kobre zuzentzailea
-
Plug-and-play
-
Diseinu libreko irtenbidea

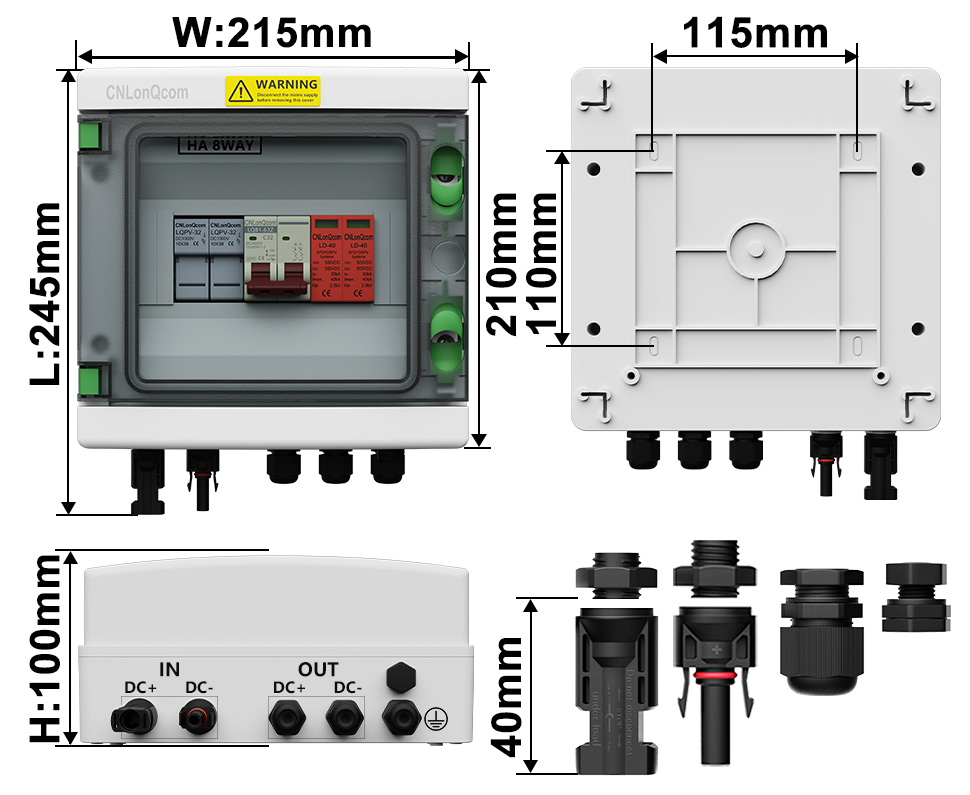

Tamaina
L * w * h: 245 * 215 * 100 (mm)
Mekanikoki berritutako prozesua lasaitasuna lortzeko
Aholkua:

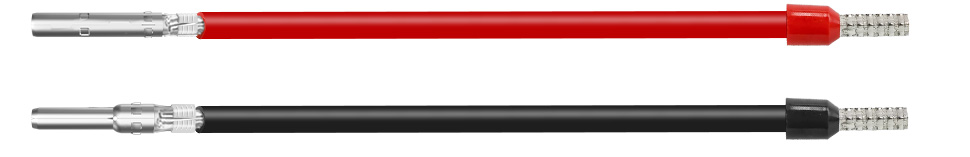

① MC-4 konektoreen instalazioek aurrez instalatutako kableak izango dituzte,
PG konektoreek ez dute
②Pre konektatutako kablea lehenetsitako uneko diametroaren arabera
4 ~ 20mm2aldatu edo bezeroaren eskakizunen arabera

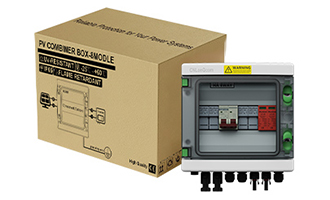

Ontzigintza irmoa
kaltetutako ondasunak ordezkatzea bermatzea
1Produktua barruko kaxan
3 Kraft paper loditutako geruza
2Irteera kutxa
5-geruza gogorreko zorrotza
3Emate
Bidalketa azkarra
| Eredu | Koratak | Barruko kutxa (PCS / CM) |
Irteera kutxa (cm) |
Zertarako (PCak) |
G.w. (kgs) |
| Lonq-40.2-1 | 2in 1 | 1/26 * 10,8 * 12 | 57,5 * 27,5 * 49,5 | 20 | 21 |
Guztiz ziurtatuta
Markako iturri fabrikatzaileak kalitate handiko eta prezio baxua dutenak
-
ISO:20224Q20298ROS
-
MCB:Op221014.wlnco77
-
SPD:Op221014.wlnc076
-
Kutxa:Zrc2312055xy-lvd-c1
-
Fuse:Op221014.wlnco75
-
Konektorea:SP1001GZ2204569
Aholkua: jarri gurekin harremanetan ziurtagiri gehiago lortzeko

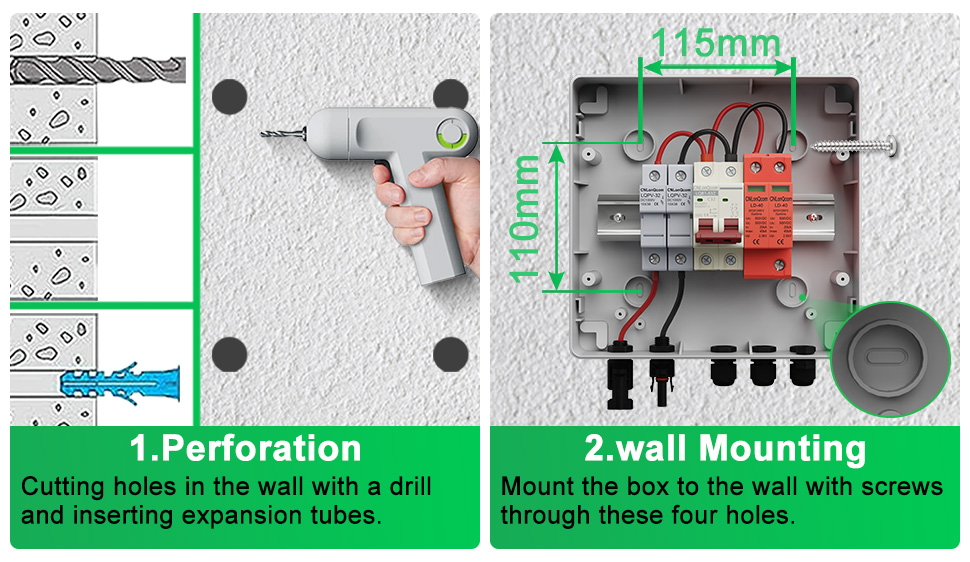

Instalatu ation eta kableatzea

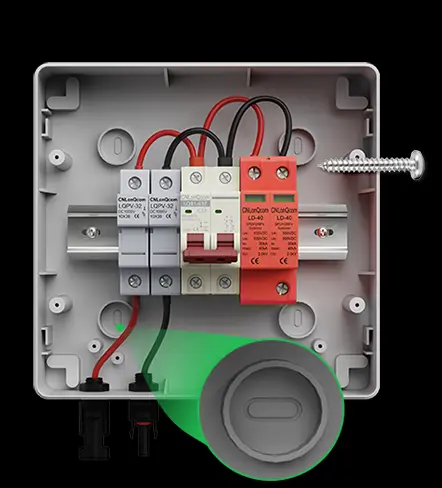

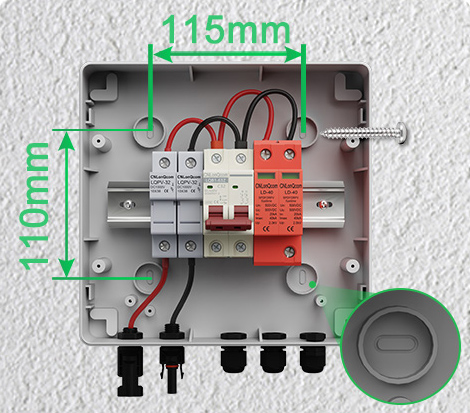

Jartze
-
1.perazio
Zuloak zulatu zulagailu batekin eta hedapen hodiak txertatzea.
-
2. muntatzea
Muntatu kutxa hormara torlojuekin lau zulo horien bidez.

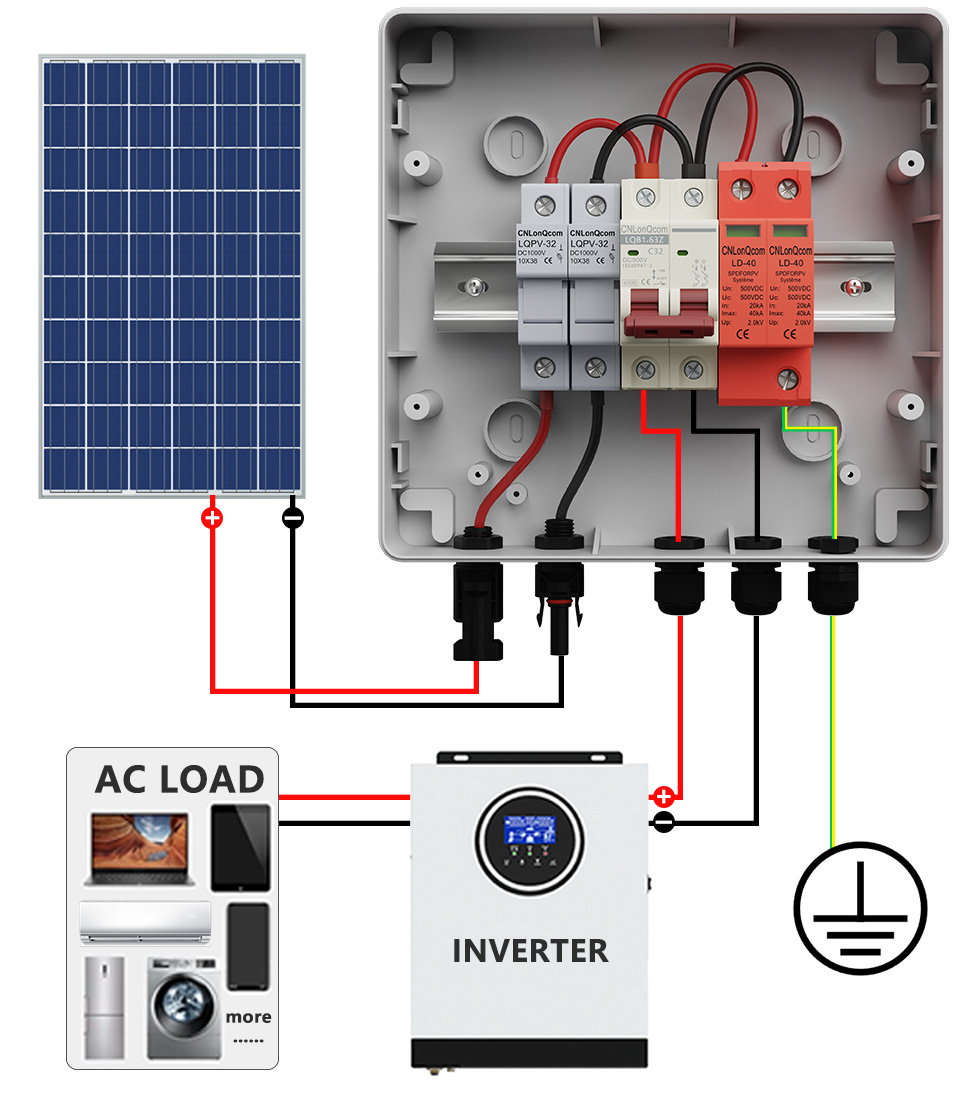

1 1 kableatu

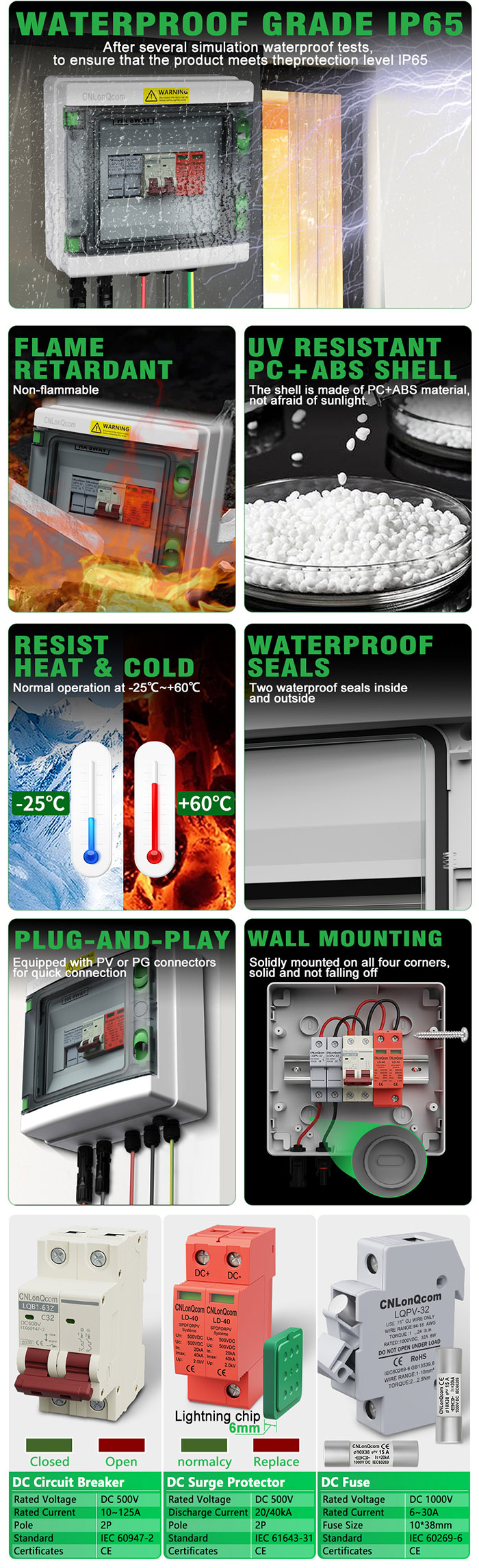

Produktuaren xehetasunak
Iragazgaitza IP65
Hainbat simulazio iragazgaitza proba egin ondoren,
ProduktuakProtekzio Maila IP65-a betetzen duela ziurtatzeko
-

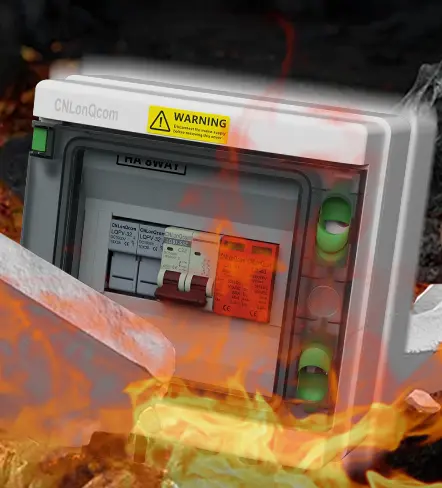

Gar
ErremardanteEz-sukoiak
-
UV erresistenteak
PC + ABS shellMaskorra PC + ABS materialaz eginda dago,
ez eguzkiarekiko beldurrik. -
Eutsi
Bero eta hotzaEragiketa normala -25 ° C ~ + 60 ° C-tan
-
Iragazgailuak
ZigiluBarruan iragazgaitza diren bi zigilu
eta kanpoan -
Plug-and-play
PV edo PG konektoreez hornituta
Konexio azkarra egiteko -

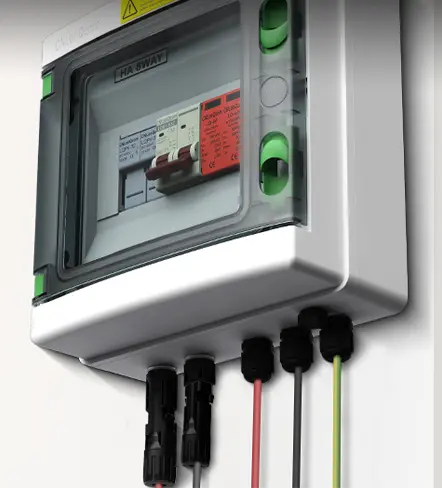

Horma muntatzea
Lau txoko guztietan muntatuta,
solidoa eta ez erortzea
-
DC Circuit Breaker
Tentsio kalifikatua DC 500V Korronte kalifikatua 10 ~ 125a Zutoin 2p Kalitate IEC 60947-2 Ziurtagiriak Muin -
DC Surge Protector
Tentsio kalifikatua DC 500V Deskarga korrontea 20/20a Zutoin 2p Kalitate IEC 61643-31 Ziurtagiriak Muin -
DC Fuse
Tentsio kalifikatua DC 1000V Korronte kalifikatua 6-30a Fusiblearen tamaina 10 * 38mm Kalitate IEC 60269-6 Ziurtagiriak Muin

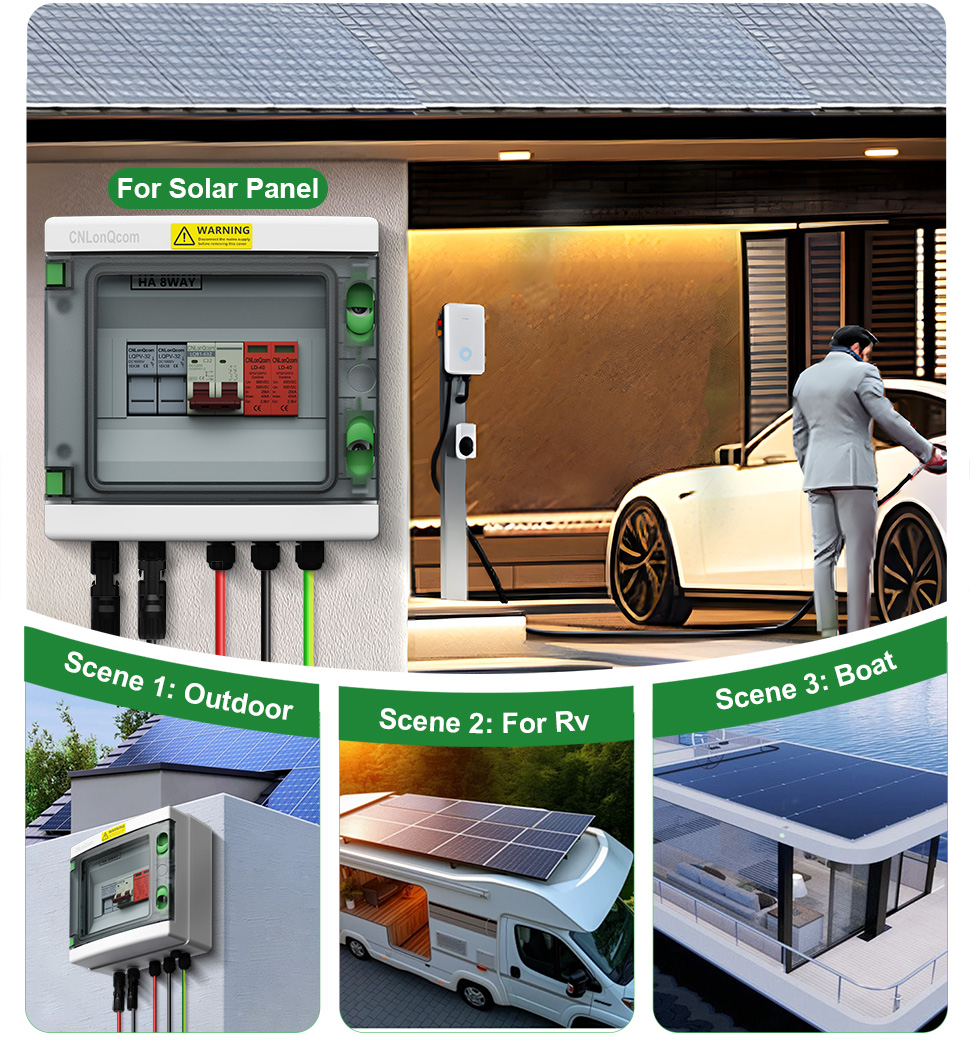

Aplikazioaren eszenatokia10
CNLONQCOM-en PLASTIKO PV konbinatzailearen kutxa 1etik 1ean DC500V-k PC + ABS iragazgaitza duen kasua, eraikuntza zigilatua du.gainkargaren babesa, zirkuitu laburreko babesa, babes-babesa, hautsa, hezetasuna eta tximistaren babesa.
HA serieko plastikozko pv konbinatzailearen barne osagaiak 1etik 1etik 1 DC500V / 600V / 800V dira2p MCB, 2P SPD eta 2P metxa, pa maskorraz egindakoak.
SPD moduluak eta metxa nukleoak azkar ordezkatu daitezke estalkia kaltetuta ez kendu gabe.
CNLONQCOMS Ha serie plastikozko PV konbinatzaile 1 kaxa 1 DC500V / 600V / 800V-k PV sistemak babesteko erabiltzen dira batez ere eta sareko edo sareko sareko sistemetan erabiltzen dira. Hala nola,PV panelak, RV, itsasontzia, Kanpoko PVa, Etxea, etab.
PV konbinatzailea 1 1. irteera DC500V / 600V / 800VEraginkortasunez babesten ditu bihurgailuak eta eguzki panelak kalteetatik eta sutatik bidaltzen ditu.
Hot Tags: PV konbinatzaileen kutxa, DC500V, DC600V, DC800V DC1000V, 1, 1, 40a, 50a, 32a, 40a, 50a, 32a, 40a, 50a, 32a, Hornitzaileen, Fabrika, Txinan, DOAKOA, TUV, Prezioa, Erosi Denda Independentea, Denda Gune independentea, ofiziala, zuzeneko marka
