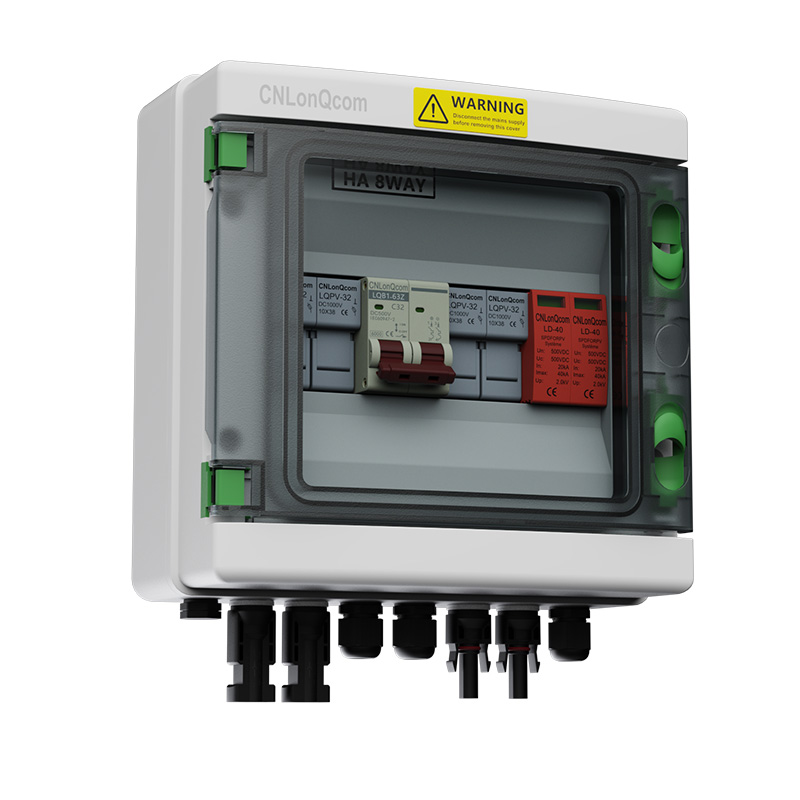

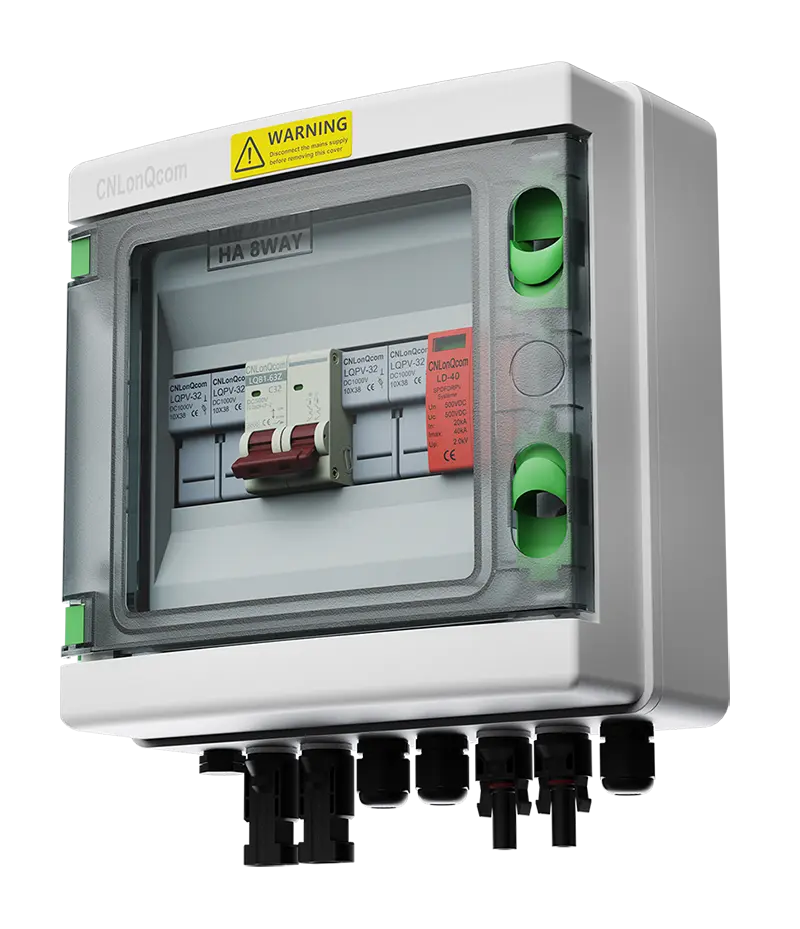

PV konbinazio 2 kutxa 1 DC500V

CNLONQCOM IP65 PV konbinatzailea 2 kaxa 1 DC500V / 600V / 800V Zirkuitu-hauslearekin eta tximistaren babesarekin eta metxa kanpoko eguzki paneleko DC sistemetarako, RV, Etxeak, Itsasontziak
● Tentsio kalifikatua: DC500V / 600V / 800V
● Oraingo uneko balorazioa: 6/10 / 16/20/25/32 / 40/09 / 63a
● String: 2in 1out
● Gehienezko sarrera korronte kate bakoitzeko: 6/10 / 16/20/25/26 / 30a
● Gehieneko irteerako korrontearen kate bakoitzeko: 6/10 / 16/20/25/32/02/09 / 63a
● Konektorea: MC-4 edo PG
● Araua: IEC60269-6, IEC60947-2, IEC61643-1
● Etxebizitza materiala: PC + ABS
● Ziurtagiria: CE, IP65, ROHS, ISO9001

Eredua:LQX H2/1B.8 DC500V/600V/800V

Bidali kontsulta

Produktuaren Deskribapena

Datu teknikoak
Eredu	LQX H2 / 1B.8 DC500V / 600V / 800V
Tipo	MCB eta SPD eta metxa
Agun	2 1 kanpora
Baloratutako tentsioa ue (v)	DC500 / 600/800
Sarrerako maximoa kate bakoitzeko (a)	2010/06/25/25/30 aukerakoa
Kate bakoitzeko gehieneko irteerako korrontea (a)	2015/10/25/32/30/50/50/63/80/100/125 aukerakoa
Kalitate ziurtagiria	CE, ISO9001, Rohs, IP65, TUV
kalitate	IEC60947-2, IEC61643-1, IEC60269-6
Miniatura Zirkuitu Breaker (MCB)		Surge Protector (SPD)
Markoaren maila kalifikatua (a)	63/125	(8/20) AEBetan (KA)	20
(A) uneko sailkapena	2015/10/25/32/30/50/50/63/80/100/125 aukerakoa	IMAX (8/20) AEB (KA)	40
Baloratutako tentsioa ue (v)	DC500 / 600/800	Baloratutako tentsioa ue (v)	DC500 / 600/800
Baloratutako isolamendu tentsioa UI (V)	Dc1000	Tentsioaren babes maila (KV)	2.0 / 2.5
Impulse tentsio ureiim (kv)	4	Zutola	2p
Edukiera haustea ICU (KA)	6	Etxebizitza materiala	Ko
Runbreaking Edukiera LCS (LCU)	% 75	Txiparen lodiera (mm)	6
Kurba mota	C	Muki
Zutola	2	(A) uneko sailkapena	2010/06/25/25/30 aukerakoa
Kableatu modua	Polaritatea, goitik behera eta behean edo behealdean sartu eta goitik behera	Baloratutako tentsioa ue (v)	Dc1000
Etxebizitza materiala	Ko	Zutola	2p
Material eroale	Kobre	Fusiblearen tamaina (mm)	10 * 38
Bizitza mekanikoa (MAxtimes)	20000	Etxebizitza materiala	Ko
Bizitza elektrikoa (MAXTES)	6000	Ingurugiro
PR-PV kablea aurrez instalatuta		Funtzionamendu tenperatura	-25 ℃ + 60 ℃
Kablearen diametroa	4 ~ 25mm	Ezkotasun	% 95
Gehienezko tentsioa (V)	1000 ~ 2000	Altuera	2000m
Oraingo maximoa (a)	10 ~ 200	Jartze	Horma muntatzea
Etxebizitzak
Material	PC + ABS
Babes maila	IP65
Eraginaren babes maila	Q10
Sarrera edo irteera konektorea	PG edo PV konektoreak

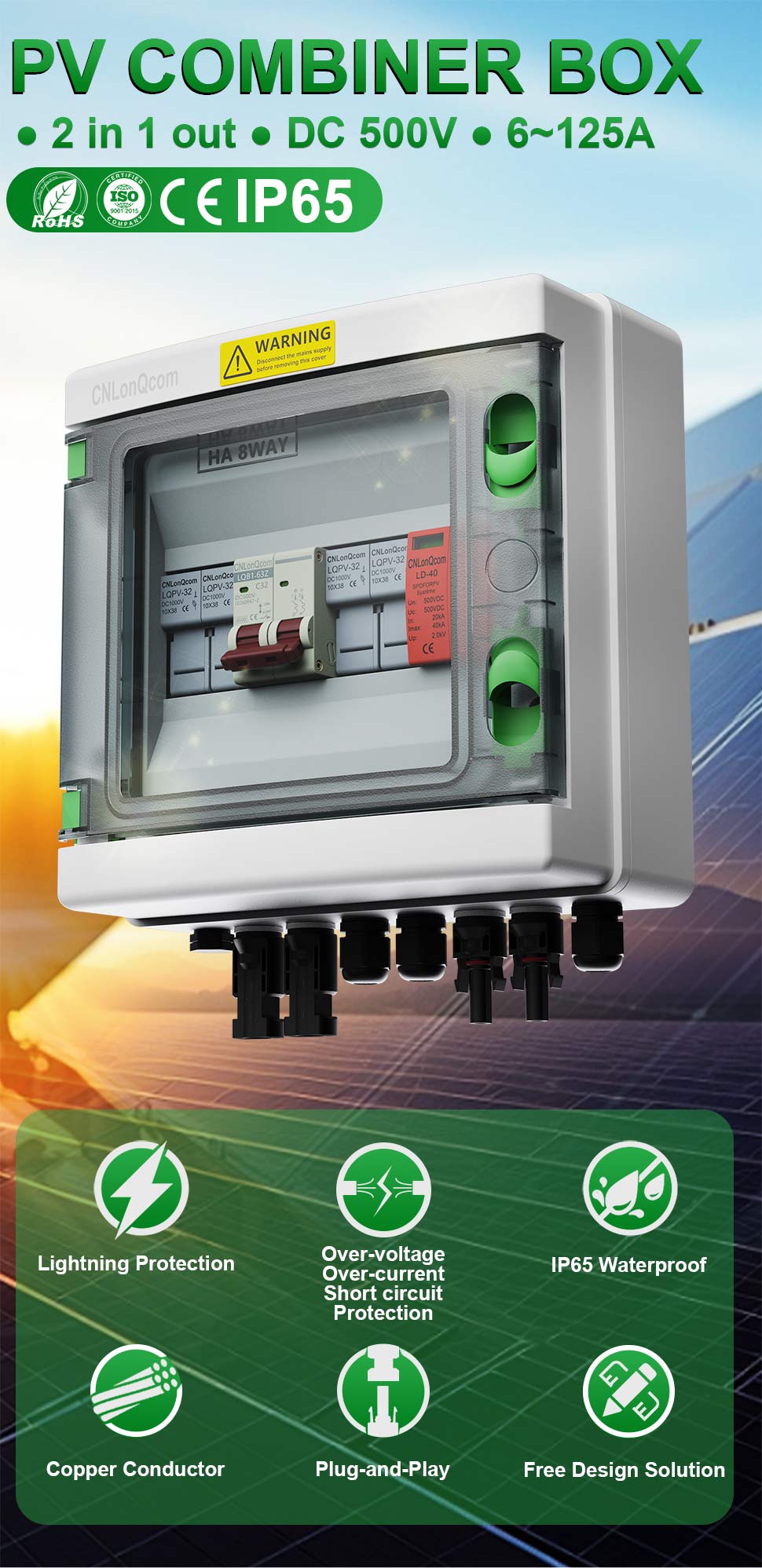

PV konbinatzaile kutxa

● 2tik 1 ● DC 500V / 600V / 800V ● 6 ~ 125a

IP65

Tximistaren babesa
Gehiegizko tentsioa
Behin-korrontean
Zirkuitu laburra
Babespen
IP65 iragazgaitza
Kobre zuzentzailea
Plug-and-play
Diseinu libreko irtenbidea

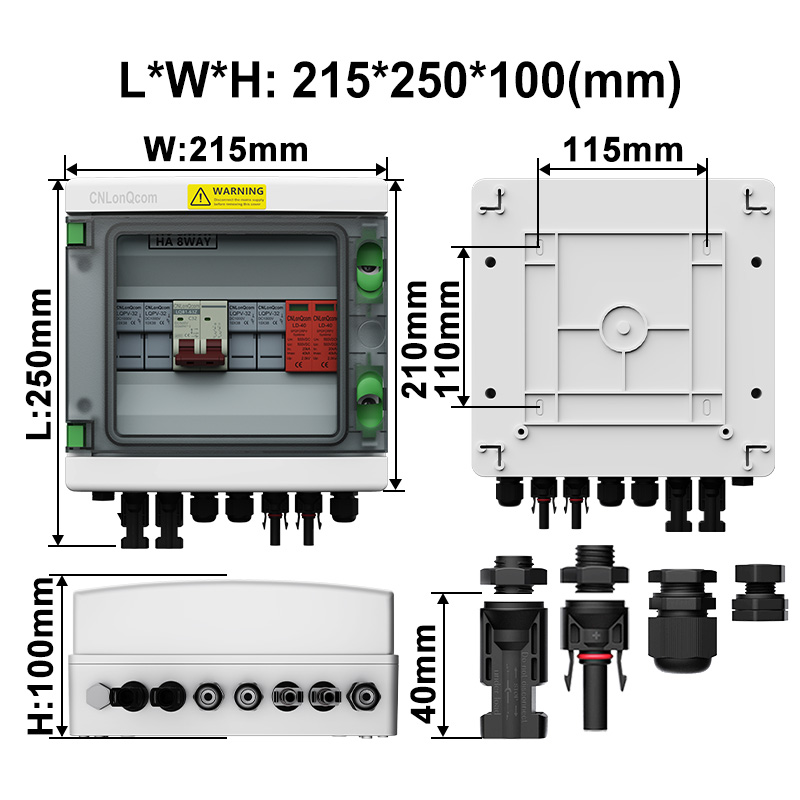

Tamaina

L * w * h: 215 * 250 * 100 (mm)

Mekanikoki berritutako prozesua lasaitasuna lortzeko

Aholkua:
① MC-4 konektoreen instalazioek aurrez instalatutako kableak izango dituzte, PG konektoreek ez dute
②Pre konektatutako kablea lehenetsitako uneko diametroaren arabera 4 ~ 20mm²aldatu edo bezeroaren eskakizunen arabera

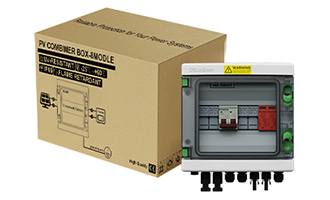

Ontzigintza irmoa

kaltetutako ondasunak ordezkatzea bermatzea

1Produktua barruko kaxan

3 Kraft paper loditutako geruza

2Irteera kutxa

5-geruza gogorreko zorrotza

3Emate

Bidalketa azkarra

Eredu	Agun	Barruko kutxa (PCS / CM)	Irteera kutxa (cm)	Zertarako (PCak)	G.w. (kgs)
LQX 2 / 1B.8 DC500V	2 1 kanpora	1/26,8 * 22 * 14	48 * 28 * 49	6	13

Guztiz ziurtatuta

Markako iturri fabrikatzaileak kalitate handiko eta prezio baxua dutenak

ISO:20224Q20298ROS
MCB:Op221014.wlnco77
SPD:Op221014.wlnc076
Kutxa:Zrc2312055xy-lvd-c1
Fuse:Op221014.wlnco75
Konektorea:SP1001GZ2204569

Aholkua: jarri gurekin harremanetan ziurtagiri gehiago lortzeko

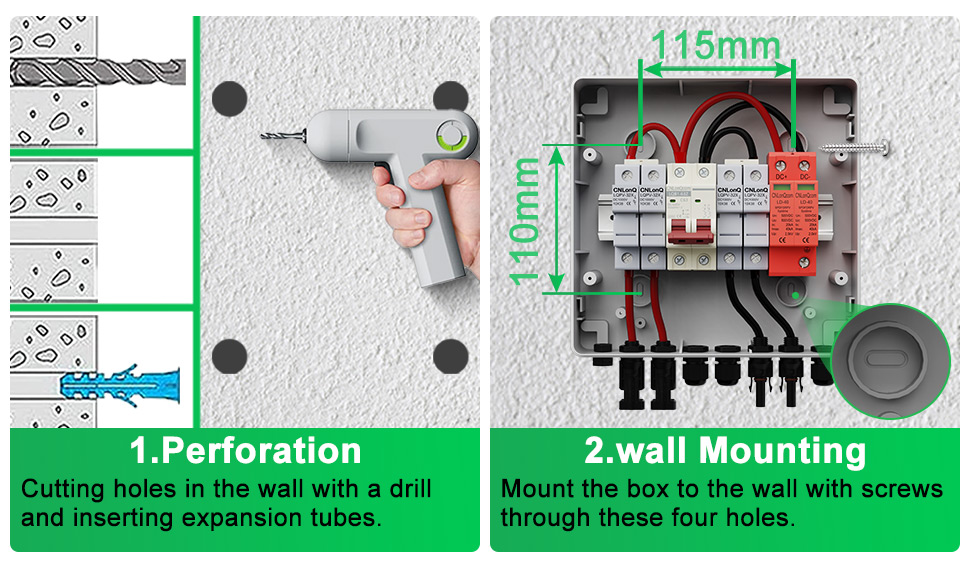

Instalatu ation eta kableatzea

Jartze

1.perazio

Zuloak zulatu zulagailu batekin eta hedapen hodiak txertatzea.

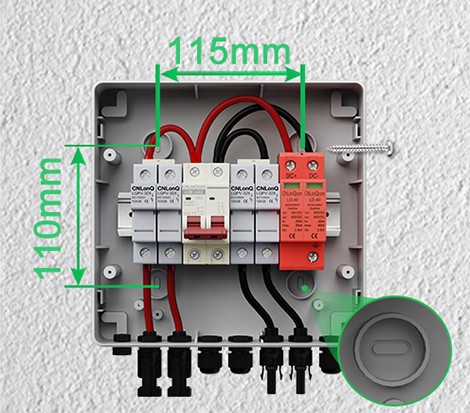

2. muntatzea

Muntatu kutxa hormara torlojuekin lau zulo horien bidez.

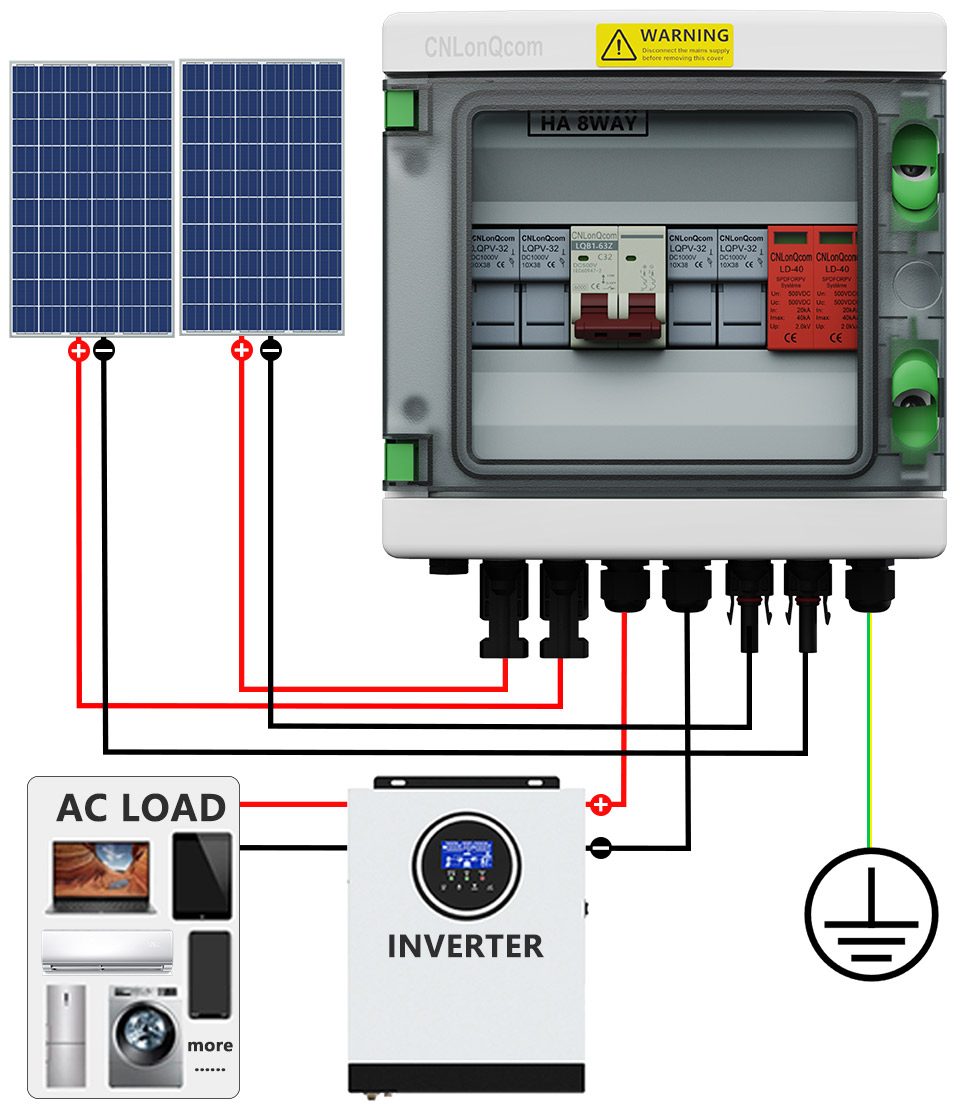

2 1 kableatu

Produktuaren xehetasunak

Iragazgaitza IP65

Hainbat simulazio iragazgaitza proba egin ondoren,
ProduktuakProtekzio Maila IP65-a betetzen duela ziurtatzeko

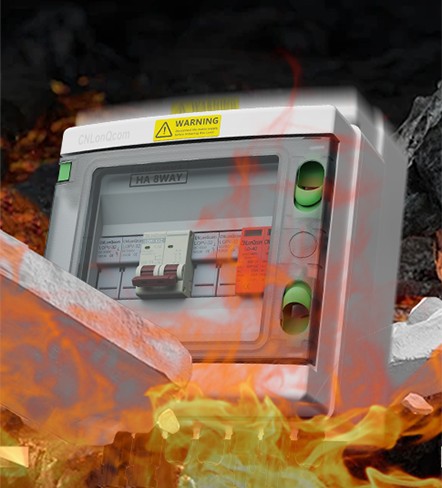

Gar
Erremardante

Ez-sukoiak
UV erresistenteak
PC + ABS shell

Maskorra PC + ABS materialaz eginda dago,
ez eguzkiarekiko beldurrik.
Eutsi
Bero eta hotza

Eragiketa normala -25 ° C ~ + 60 ° C-tan

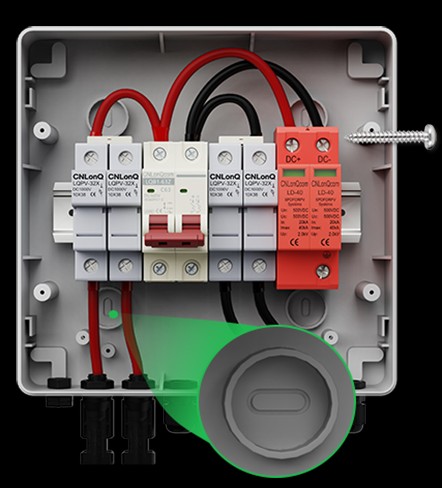

Iragazgailuak
Zigilu

Barruan iragazgaitza diren bi zigilu
eta kanpoan

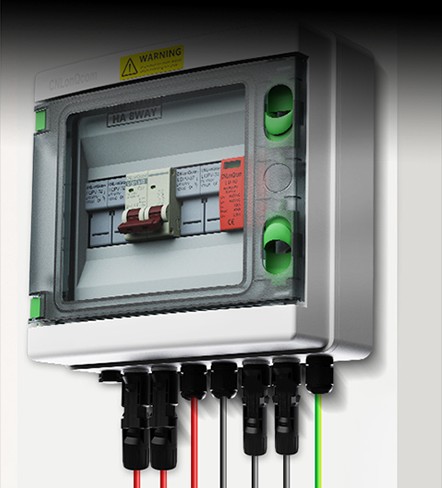

Plug-and-play

PV edo PG konektoreez hornituta
Konexio azkarra egiteko
Horma muntatzea

Lau txoko guztietan muntatuta,
solidoa eta ez erortzea

DC Circuit Breaker

Tentsio kalifikatua	DC 500V
Korronte kalifikatua	10 ~ 125a
Zutoin	2p
Kalitate	IEC 60947-2
Ziurtagiriak	Muin

DC Surge Protector

Tentsio kalifikatua	DC 500V
Deskarga korrontea	20/20a
Zutoin	2p
Kalitate	IEC 61643-31
Ziurtagiriak	Muin

DC Fuse

Tentsio kalifikatua	DC 1000V
Korronte kalifikatua	6-30a
Fusiblearen tamaina	10 * 38mm
Kalitate	IEC 60269-6
Ziurtagiriak	Muin

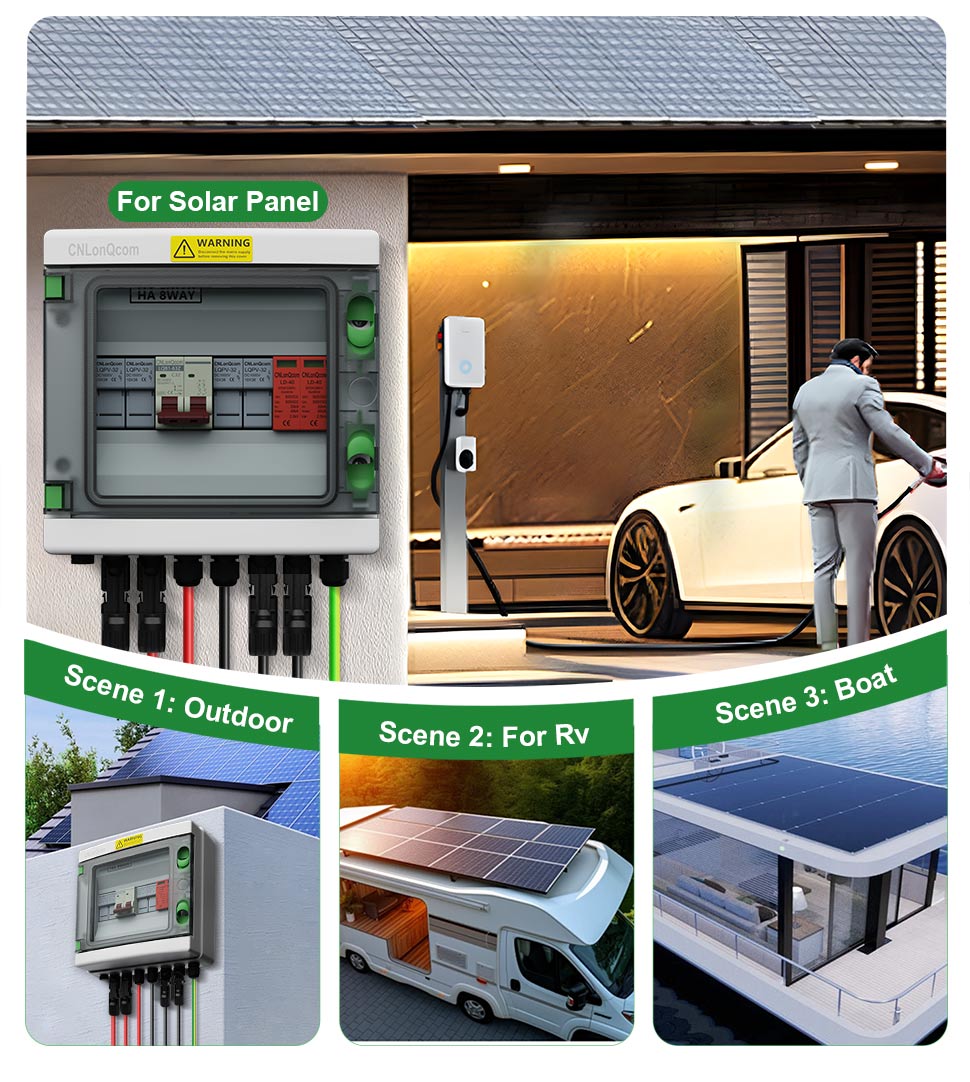

Aplikazioaren eszenatokia10

CNLONQCOM-en PLASTIKO PVa KONBINATUA 2-k DC500V-k.

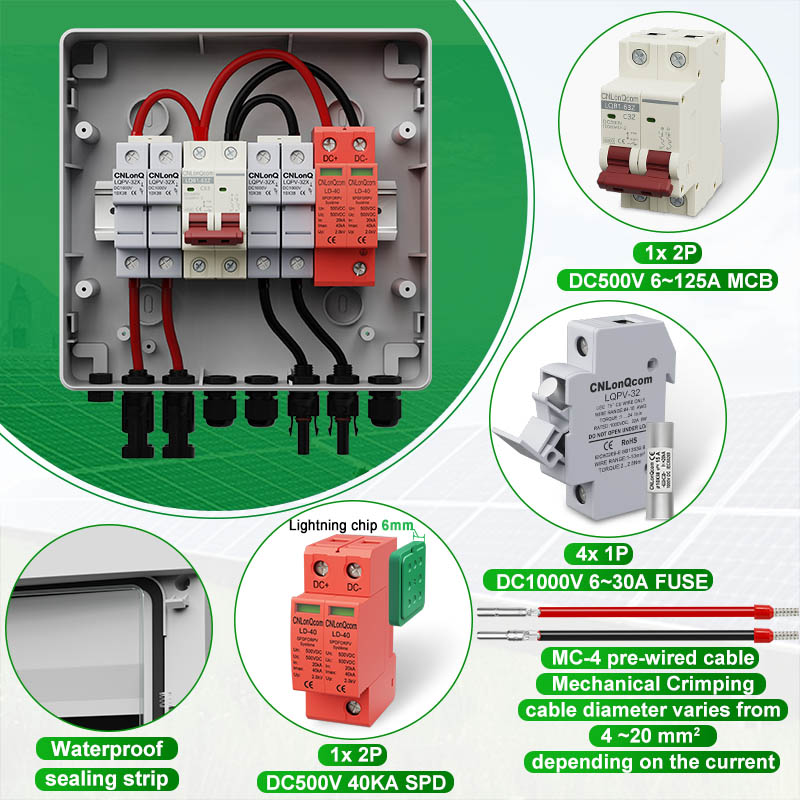

HA serieko plastikozko PV konbinatzailearen barne osagaiak 2 DC500V / 600V / 800V 2p MCB, 2P SPD eta 2P metxa dira, Pa oskolarekin eginak.

SPD moduluak eta metxa nukleoak azkar ordezkatu daitezke estalkia kaltetuta ez kendu gabe.

CNLONQCOM-en HA serie plastikozko PV konbinatzailearen 2 kaxa 1 DC500V / 600V / 800V-k PV sistemak babesteko erabiltzen dira batez ere eta sareko edo sareko sareko sistemetan erabiltzen dira. Hala nola, PV panelak, RV, itsasontzia, Kanpoko PV, Etxea, etab.

PV konbinatzailearen 2 kaxa 1 DC500V / 600V / 800V-k modu eraginkorrean babesten ditu bihurgailuak eta eguzki panelak kalteetatik eta sutatik bidaltzen ditu.
