Sistema fotovoltaikoetan "Segurtasun Atea": deskonektatzeko etengabeko eginkizun kritikoa

Energia-sorkuntza fotovoltaikoko sistemen "familian", dago zaindari isil bat - deskonektatzeko etengailua. Arduragabea izan arren, osagai hau funtsezkoa da sistemaren funtzionamendu segurua bermatzeko. Azter ditzagun "segurtasun zaindari" funtsezko garrantzia.

Deskonektatu etengailua: Potentzia sistemen segurtasun atea

Deskonektatu etengailua, izenak dioen bezala, zirkuituak isolatzeko erabiltzen den aldatzeko gailua da. Bere funtsezko ezaugarriak hauek dira:

(1) Ikusgai dauden puntuazioak

(2) Ez da arku-itzaltze gaitasunik (karga eragiketa zorrotz debekatuta)

(3) isolamendu elektrikoa babesteko funtzio nagusia

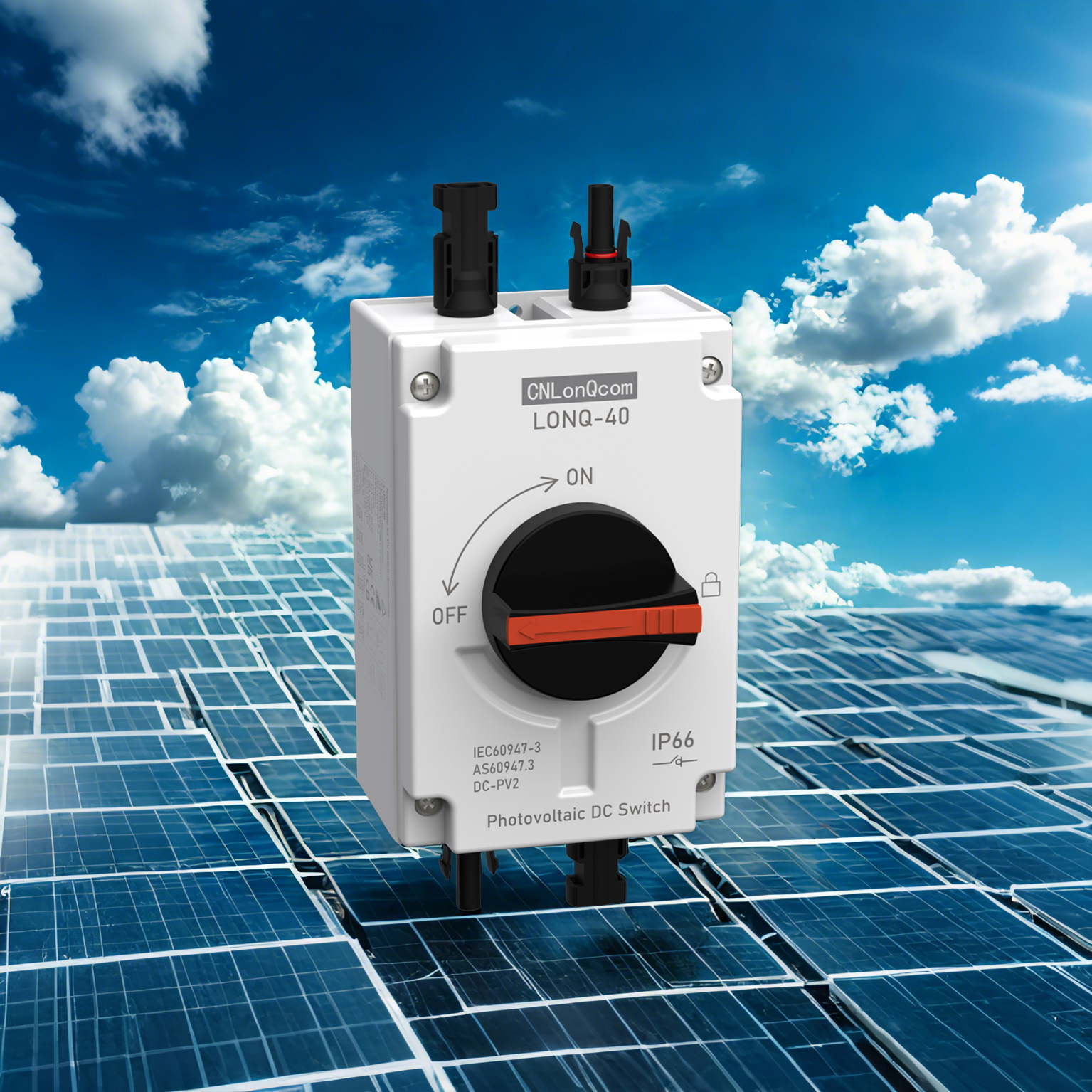

PV deskonektatzeko etengailuak

PV sistemek deskonektatzeko etengailu espezializatuak behar dituzte ohiko etengailuengandik nabarmenak dira:

DC-berariazko diseinua:

PV sistemek korronte zuzena sortzen dute, non DC arkak AC arcak baino zailagoak direnak, diseinu bereziak kontuan hartuz.

Tentsio altuko balorazioak:

Etxeko AC sistemek 220V-tan funtzionatzen duten bitartean, PV sistemak 600V edo 1500V-ra iritsi daitezke.

Babes bikoitza:

Normalean polo positibo eta negatiboak aldi berean deskonektatzea eskatzen du isolamendu osoa bermatzeko.

Eguraldiaren Erresistentzia:

IP67 iragazgaitza duten itxiturak ditu kanpoko ingurune gogorrak jasateko, PA materialekin erlazionatutako erradiazio, tenperatura altuak eta hezetasuna modu eraginkorrean erresistitzen dituztenak.

PV sistemetan deskonektatzeko etengailuak instalatzeko funtsezko lau arrazoi

(1) Segurtasunaren mantentze eskakizuna:

PV moduluek etengabe sortzen dute boterea argiaren eraginpean dagoenean, deskonektatzeko etengailuak ezinbestekoak izan daitezke potentzia isolamendu osorako.

(2) DC arc babesa:

Deskonektatu etengabeko etengailuek ARCeko iraupena kontrolatu dezakete 2ms barruan.

(3) Sistemaren mantentze-beharrak:

Inbertsorearen mantentze-lanak eta sistemaren hedapen-operazioek energia isolamendu osoa bermatu behar dute.

(4) Arautzeko agintaldia:

IEC 60947-3 bezalako nazioarteko estandarrak esplizituki behar dira instalazioa.

Instalazio lanbide estandarrak

(1) Instalazioaren kokapen baldintzak:

DC Inbertsoreen Terminala (Nahitaezkoa)

Konbinatzaileen kutxen irteera terminala (gomendagarria)

Inbertsoreen ≤3 metro barruan (baldintza estandarra)

(2) Instalazio prozesu normalizatua:

① Berretsi sistema osoa itzaltzea

② Hautatu ondo aireztatutako instalazioen kokapenak

③ Inplikatu instalazio bertikala (okertu ≤5 °)

④ Erabili PV espeziko MC4 konektoreak

⑤ Estutu terminalak zehaztutako momentuan (normalean 4-5n · m)

⑥ Instalatu hautsa iragazgaitza eta iragazgaitza zigilatzeko eraztunak

Segurtasun funtzionamenduaren gogoetak

(1) Eragiketa estandarrak:

Isolatutako tresnak erabili behar ditu

Jantzi 1000V isolatutako eskularruak ebakuntzan zehar

Deskonektatu AC aldea DC alde aurretik

(2) Mantentze baldintzak:

Hileroko eragiketa mekanikoko probak

Hiruhileko harremanetarako egoeraren ikuskapenak

Urteko harremanetarako erresistentzia neurketak (<50mω)

(3) Hautaketa irizpideak:

Tentsioaren balorazioa ≥1.25 × Sistemaren tentsioa

Oraingo balorazioa ≥1.56 × isc

TUV / UL / VDE ziurtagiria izan behar du

Galdera arruntak

G: Aldagai erregularrak erabili ahal izango dira horren ordez?

A: Erabat ez! Konbentziozko etengailuek ezin dute DC korrontea modu fidagarrian eten eta erraz sor ditzake arkuen akatsak.

G: Deskonektatzeko etengailuak eguneroko eragiketa behar al dute?

A: Ez. Segurtasunerako segurtasun-gailu gisa balio dute batez ere eta beharrezkoa denean bakarrik funtzionatu beharko litzateke.

G: Zenbat deskonektatze eten behar ditu sistema batek?

A: Gutxienez, inbertsorearen sarreran; Sistema handiagoek konbinazio laukietan gehitu beharko lituzkete.

Bukaera

PV deskonektatu etengailuak etxeko fusibleak bezala. Hiru elementu ezinbestekoak dira: kalitatezko produktuak, instalazio normalizatua eta ohiko ikuskapenak. Gogoratu: PV sistemetan segurtasuna beti lehenbailehen etorri behar da!

PAV sistemak planifikatzen dituztenentzat edo lehendik dauden instalazioei buruzko segurtasun kezkak direla eta, CNLONQCOM-ek adituen kontsulta eskaintzen du zure sistema "segurtasun ate" fidagarriekin hornitzeko. Elektrizitate segurua erabiltzea deskonektatzeko etengailu egokia aukeratzen hasten da!
