Surge babesa: segurtasun-lerro kritikoa segurtasun elektrikoarentzat

Sarrera

Sistema elektriko modernoetan, gorakuntzaren babesa ezinbesteko segurtasun neurria bihurtu da. Egoitza-hornikuntzan, industria-ekoizpenean edo energia fotovoltaikoen sorrera sistemetan, berehalako tentsioaren gorabeherak ondorio larriak sor ditzakete. Artikulu honek sistematikoki suposatzen ditu printzipioak, aplikazioak eta hautaketa-irizpideak irakurleek segurtasun elektrikoaren teknologia ezin hobea lortzen laguntzeko.

1. Zergatik behar dugu diru-laguntza?

1.1 Surgekuen arriskuak

A berdinketa(edo kirurgia elektrikoa) tentsio edo korrontearen gorabehera larria eta larria aipatzen da normalean, normalean mikrosegundo milisegundoetara iraupena, eta tentsioarekin milaka voltera iristen dira. Gehiegizko irribarre iragankor hauek nagusiki honakoak dira:

Tximistaren grebak: argiaren zuzeneko edo eragindakoa

Sareko gorabeherak: energia-sistema aldatzea, zirkuitu laburreko matxurak

Ekipamendu Eragiketak: Motor handien startups / itzalketak, transformadorearen aldaketak

1.2 Balizko arriskuak

Babestu gabeko sistema elektrikoek arrisku anitz izaten dituzte:

Ekipamenduen kalteak: osagai elektronikoak, isolamendu porrota

Datuen galera: zerbitzaria eta biltegiratze gailuak hutsegiteak

Ekoizpenaren etenak: Industri Kontrol Sistemaren Hutsegiteak

Sute arriskuak: overvoltage-induzitutako arkuak eta zirkuitu laburrak

1.3 Galera ekonomikoak

Estatistikek adierazten dute ekipo elektrikoen kalte-kasuen% 30 gorabehera lotutakoak direla eta, ondorioz, urteko galera ekonomikoak izan dira milioi bat dolar. Zorrotza babes egokia arrisku horiek nabarmen arindu ditzake.

2. Non instalatu behar da salmenta babesa?

2.1 Gako Babes Kokapenak

Zorrotza babesteko estrategia sendo batek berdinketa lantzen du:

Babes primarioa (1. mota)

Kokalekua: Banaketa Mahaiaren sarrera nagusia

Funtzioa: Tximista zuzeneko grebak eta gorakada nagusiak babesten ditu

Parametro tipikoak: IMAX ≥ 50ka

Bigarren mailako babesa (2. mota)

Kokalekua: azpi-banaketa panelak

Funtzioa: hondar tentsioa mugatzen du eta babes osagarria eskaintzen du

Parametro tipikoak: imax ≥ 20ka

Hirugarren babesa (3. mota)

Kokalekua: Gailuaren amaiera

FUNTZIOA: Ekipo sentikorretarako zehaztasunen babesa ematen du

Parametro tipikoak: IMAX ≥ 5KA

2.2 Aplikazio bereziak

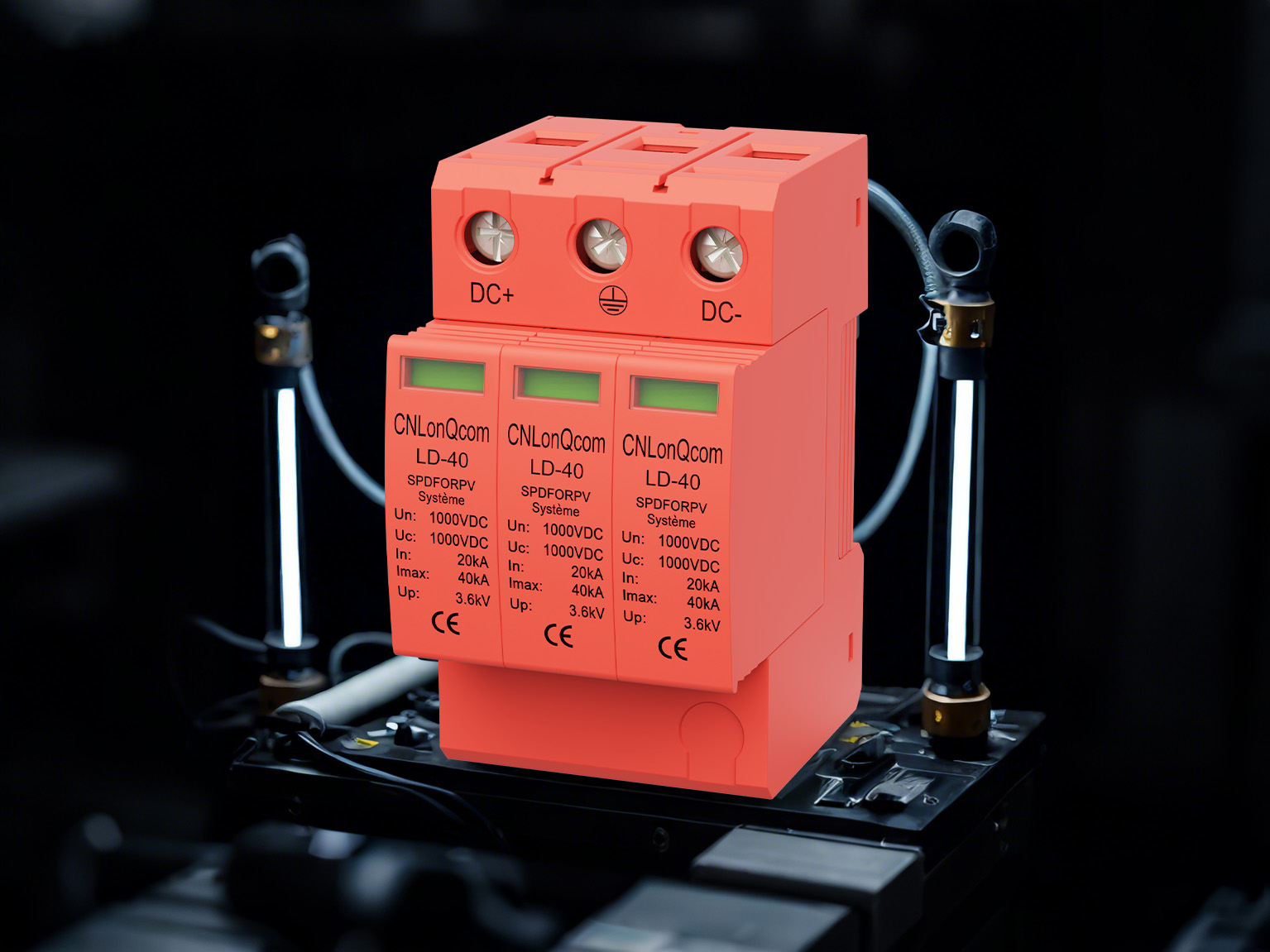

Sistema fotovoltaikoak: DC (Moduluak Inverter-en) eta AC (Inverter to Grid) aldeak

Datu zentroak: zerbitzariaren apalak, sareko ekipamenduak aurre-muturrak

Kontrol industrialak: plcs eta maiztasun bihurgailuak bezalako ekipamendu kritikoak

3. Zer da Surge Babes-Gailua (SPD)?

3.1 Oinarrizko kontzeptua

Gorakadaren babes-gailua (Zaldi) segurtasun-gailu elektriko bat da, gainbegiratze iragankorrak mugatzeko eta goranzko korronteak desbideratzeko diseinatua. Gako zehaztapen teknikoak hauek dira:

Gehienezko funtzionamendu tentsio etengabea (UC)

Deskarga uneko nominala (in)

Gehienezko isurketa korrontea (IMAX)

Tentsioaren babes maila (gora)

3.2 Mota nagusiak

Motako babesa Xede Aplikazioaren erantzunaren denbora

1. mota Tximista zuzeneko eraikinaren sarrerak ≤100ns

2 motako argiztapen azpi-banaketa panelak ≤25ns

3 motako hondakinak Gailuaren terminalak ≤1ns

3.3 Ezaugarri osagarriak

Oraingo1sarritan honako hauek dira:

Porrotaren adierazleak (mekanikoak edo elektronikoak)

Urruneko jarraipen-interfazeak

Deskonektatzeko babes termikoa

4. Nola funtzionatzen du Surge Babeserako?

4.1 Oinarrizko funtzionamendu printzipioa

ZaldiSk sistemak babesten ditu mekanismo hauen bidez:

Jarraipen egoera: eragiketa normaletan inpedantzia handia mantentzen du

Konponketa aktibatuta: gehiegizkoa detektatzerakoan inpedantzia baxura aldatzen da

Energia desbideratzea: kanalek korrontea lurreratzen dute lurrean

Berreskuratzea: automatikoki itzultzen da gorakadaren ondoren inpedantzia handiko egoerara

4.2 Osagai teknikoak oinarrizkoak

Oxido metalikoen aldaera (MOV)

Materiala: Zink oxidoan oinarritutako erdieroalea

Ezaugarriak: tentsio sentikorra ez den erresistentzia

Abantailak: erantzun azkarra, egungo manipulazio ahalmena

Gasaren isurketa hodi (GDT)

Egitura: gas betetako ganbera zigilatua

EZAUGARRIAK: Isolamendu handiko, dibertsio handiko gaitasuna

Aplikazioa: Energia handiko lehen babesa

Tentsio iragankorraren ezabatzeko diodoa (telebistak)

Ezaugarriak: Ultra-Azkar erantzuna (picosecond-maila)

Aplikazioa: Zehaztasun Elektronikoen Babesa

4.3 Maila anitzeko Babes Koordinatua

Hiru maila babesteko sistema tipikoa:

Babes primarioa: Energia gehien (GDT) desbideratzen du

Bigarren mailako Babesa: Hondakinen tentsioa (mugimendua) mugatzen du

Hirugarren babesa: Zehaztasun babesa (telebistak)

5. Hautaketa eta mantentze jarraibideak

5.1 Hautaketa irizpideak

Sistemaren bateragarritasuna:

Tentsioaren balorazioa (UC ≥ 1.15 × Sistemaren tentsioa)

Egungo ahalmena (≥ espero zen sakelako korrontean)

Errendimendu parametroak:

Tentsioaren babes maila (txikiagoa da)

Erantzun denbora (azkarragoa da hobea)

Ziurtagiriaren arauak:

IEC 61643

UL 1449

5.2 Instalazio oharrak

Minimizatu konexio alanbrearen luzera

Lurreratze fidagarria ziurtatu (lurreko erresistentzia ≤10ω)

Saihestu SPD mota desberdinak nahastea

5.3 Mantentze gomendioak

Ikuskapen erregularrak (urtero gutxienez)

Monitore porrotaren adierazleak

Dokumentuen egoera Tximisten ondoren

Bukaera

Surge babesa segurtasun sistema elektrikoen osagai kritikoa da. Bere printzipioak ulertuz, gailu egokiak hautatuz eta instalazio egokia ziurtatuz, arrisku elektrikoak modu eraginkorrean saihestu daitezke, langileak eta ekipamenduak babestuz. Aurrerapen teknologikoekin, gainazal babesgarriak konponbide azkarragoak eta fidagarriagoak dira. Cnlonqcom-en, etengabeko hobekuntza teknologikoarekin konprometituta gaude, sistema elektriko mota guztientzako babes handiagoa lortzeko babes babesle eta integralagoak garatuz.
